Передний бампер в сборе — Li L6
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Параметры узла — сводка
Крепёж и артикулы: X01-89274016, X01-89275016, Q1860620F61, A01-89010008, Q1860616F70
Одноразовые детали: 2 позиц. — при установке заменяются новыми.

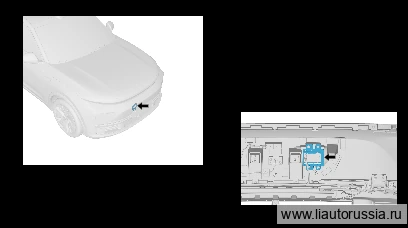

1 Монтажный кронштейн радара ACC
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шага
-

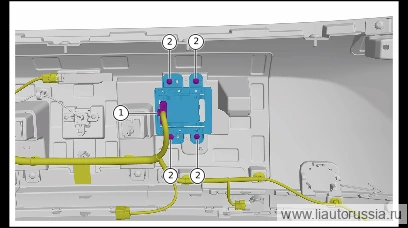

Отсоедините разъём (1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
-
Выверните крепёжные винты (4 шт.) монтажного кронштейна радара ACC, снимите узел переднего радара миллиметрового диапазона 77G.
🔧 головка-бита T25 -

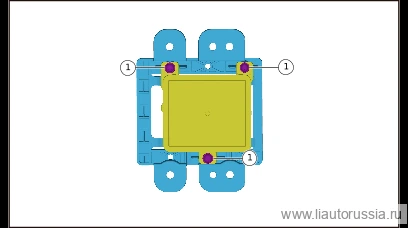

Выверните фиксирующие винты (3 шт.) переднего радара миллиметрового диапазона 77G, снимите передний радар миллиметрового диапазона 77G.
🔧 головка-бита Внимание: самонарезающий винт с фланцевой цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем X01-89274016 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её на новую T25X01-89274016одноразовая деталь
Установка 3 шага
-
Установите передний радар миллиметрового диапазона 77G, установите крепёжные винты переднего радара миллиметрового диапазона 77G. X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита-насадка Внимание: X01-89274016 Винт самонарезающий с цилиндрической головкой, фланцем и внутренним шестигранным фигурным шлицем — одноразовая деталь, при каждом демонтаже необходимо заменять на новую T25X01-89274016одноразовая деталь -
Установите узел переднего радара миллиметрового диапазона 77 ГГц, установите фиксирующие винты (4 шт.) монтажного кронштейна радара ACC. X01-89275016 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 Головка-бита T25X01-89275016 -
Подсоедините разъём(1 шт.) жгута проводов переднего радара миллиметрового диапазона 77G.
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите передний радар миллиметрового диапазона 77G, установите кре… | 1.5±0.5 Н·м |
| Установите узел переднего радара миллиметрового диапазона 77 ГГц, уста… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°

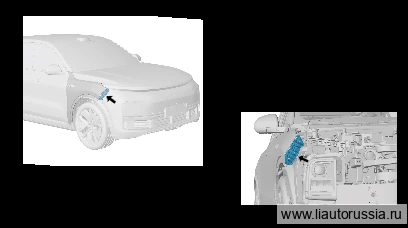

2 Правый монтажный кронштейн переднего бампера
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
Снятие 1 шаг
-
Выверните крепёжные болты (3 шт.) правого монтажного кронштейна переднего бампера, снимите правый монтажный кронштейн переднего бампера.
🔧 торцевая головка 10 мм
Установка 1 шаг
-
Установите правый боковой монтажный кронштейн переднего бампера, установите крепёжный болт (3 шт.) правого бокового монтажного кронштейна переднего бампера. Q1860620F61 болт с шестигранной головкой и фланцем Момент затяжки: 6.0±1.0 Н·м
⚙︎ 6.0±1.0 Н·м🔧 торцевая головка 10 ммQ1860620F61
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите правый боковой монтажный кронштейн переднего бампера, устан… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°

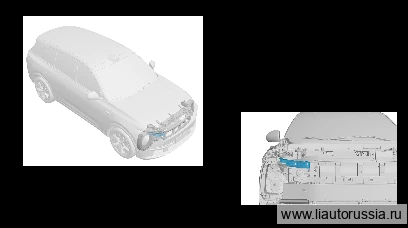

3 Кронштейн правой фары переднего бампера
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Правый передний комбинированный фонарь в сборе
Снятие 1 шаг
-

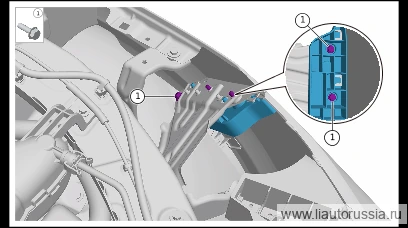

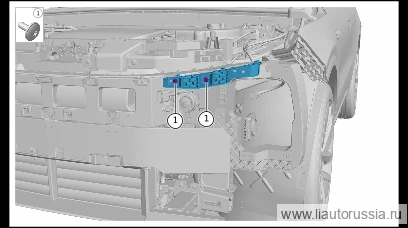

Выверните фиксирующие винты (3 шт.) кронштейна правой фары переднего бампера, снимите кронштейн правой фары переднего бампера.
🔧 Головка-бита T30
Установка 1 шаг
-
Установите кронштейн правой фары переднего бампера, установите крепёжные винты (2 шт.) кронштейна правой фары переднего бампера. A01-89010008 Винт с внутренним шестигранником и цилиндрической головкой. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T30A01-89010008
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн правой фары переднего бампера, установите крепёжн… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Регулировка высоты фары

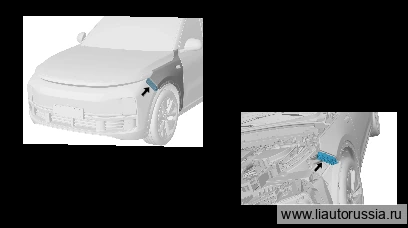

4 Левый монтажный кронштейн переднего бампера
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
Снятие 1 шаг
-

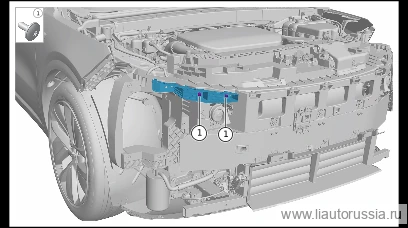

Выверните крепёжные болты (3 шт.) левого монтажного кронштейна переднего бампера, снимите левый монтажный кронштейн переднего бампера.
🔧 головка 10 мм
Установка 1 шаг
-
Установите левый боковой монтажный кронштейн переднего бампера, установите крепежный болт (3 шт.) левого бокового монтажного кронштейна переднего бампера. Q1860620F61 шестигранный болт с фланцем Момент затяжки: 6.0±1.0 Н·м
⚙︎ 6.0±1.0 Н·м🔧 торцевая головка 10 ммQ1860620F61
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите левый боковой монтажный кронштейн переднего бампера, устано… | 6.0±1.0 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°

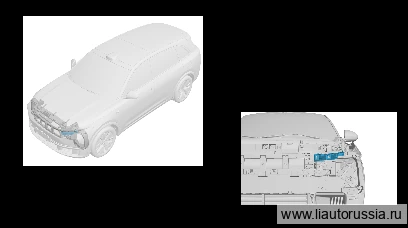

5 Кронштейн левой фары переднего бампера
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
- Левый передний комбинированный фонарь в сборе
Снятие 1 шаг
-

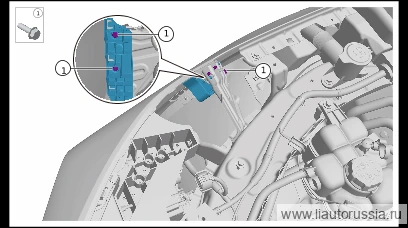

Выверните фиксирующие винты (3 шт.) кронштейна правой фары переднего бампера, снимите кронштейн правой фары переднего бампера.
🔧 Головка-бита T30
Установка 1 шаг
-
Установите кронштейн правой фары переднего бампера, установите крепёжные винты (2 шт.) кронштейна правой фары переднего бампера. A01-89010008 Винт с внутренним шестигранником и цилиндрической головкой. Момент затяжки: 1.5±0.5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T30A01-89010008
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн правой фары переднего бампера, установите крепёжн… | 1.5±0.5 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
- Регулировка высоты фары

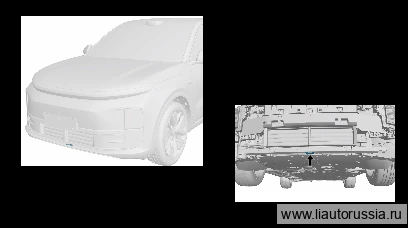

6 Кронштейн переднего дополнительного усилителя бампера
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 1 шаг
-

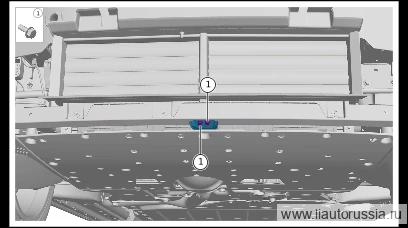

Выверните крепёжный болт (2 шт.) кронштейна передней дополнительной балки бампера, снимите кронштейн передней дополнительной балки бампера.
🔧 торцевая головка 10 мм
Установка 1 шаг
-
Установите кронштейн дополнительного усилителя переднего бампера, установите крепежный болт (2 шт.) кронштейна дополнительного усилителя переднего бампера. Q1860616F70 шестигранный болт с фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70
Моменты затяжки
| Операция | Момент |
|---|---|
| Установите кронштейн дополнительного усилителя переднего бампера, уста… | 9±1 Н·м |
Сопутствующие калибровки
Выполняются на фирменном оборудовании Li Auto.
- Калибровка кругового обзора 360°
