Блок цилиндров — Li L6

Двигатель внутреннего сгорания (ДВС-генератор) · Блок двигателя в сборе · Li L6 2024
21 операция146 шагов5 моментов затяжкиспецинструмент

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Параметры узла — сводка

Специнструмент: Опоры переднего и заднего подрамников (OA4LBVSG94), Опоры переднего и заднего подрамников (LBZ8KL9WK2), Платформа для подъёма батареи (электрогидравлическая) (VZF9NWYP6T)

Крепёж и артикулы: X01-89186108, X01-90000571

Одноразовые детали: 6 позиц. — при установке заменяются новыми.

1 Обратный клапан моторного масла блока цилиндров

снятие: 1 шагустановка: 1 шагстр. 456–459 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

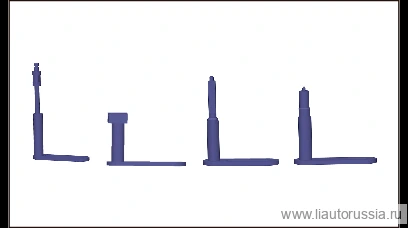

Специальный инструмент

№КодНаименованиеВидНазначение

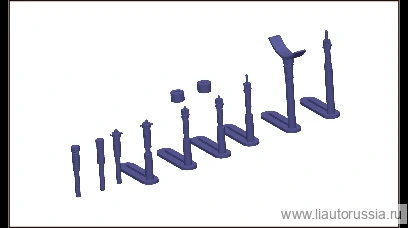

1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 105

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Процедура сброса давления топлива
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. ГБЦ в сборе (запрессованная)

Снятие 1 шаг

  1. Шаг 1

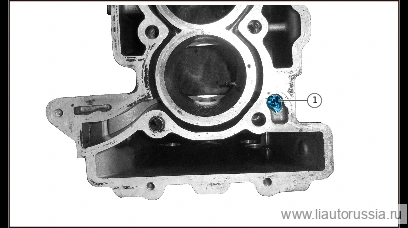

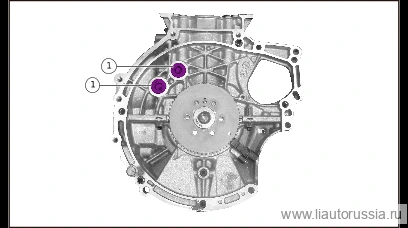

    С помощью шлицевой отвёртки медленно и равномерно поддёньте и извлеките обратный клапан моторного масла блока цилиндров.

    Примечание. Проверьте уплотнительное кольцо обратного клапана моторного масла блока цилиндров на повреждения, при наличии повреждений замените.

Установка 1 шаг

  1. Шаг 1

    Установите обратный клапан моторного масла блока цилиндров.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

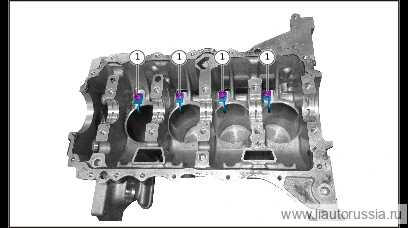

2 Форсунка охлаждения поршня в сборе

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 460–464 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

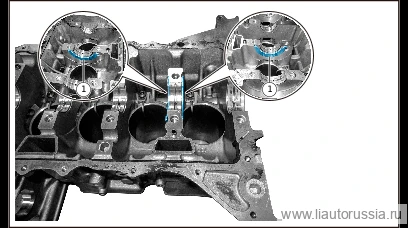

    Выверните крепёжные болты форсунки охлаждения поршня в сборе (4 шт.), снимите форсунку охлаждения поршня в сборе (4 шт.).

    🔧 головка H6

Установка 1 шаг

  1. Шаг 1

    Установите форсунку охлаждения поршня в сборе (4 шт.), установите крепёжные болты форсунки охлаждения поршня в сборе (4 шт.). Момент затяжки: 20±5 Н·м

    ⚙︎ 20±5 Н·м🔧 H6 головка-бита

Моменты затяжки

ОперацияМомент
Установите форсунку охлаждения поршня в сборе (4 шт.), установите креп…20±5 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

3 Перегородка масляного поддона

снятие: 1 шагустановка: 1 шаг1 момент затяжкистр. 465–466 оригинала

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Декоративный кожух двигателя в сборе
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  10. Слив и заправка моторного масла двигателя (ДВС)
  11. Стопорная гайка приводного вала
  12. Правый передний приводной вал в сборе
  13. Правый кронштейн тяги задней опоры переднего силового агрегата
  14. Поддон картера в сборе
  15. Звёздочка масляного насоса
  16. Уплотнительное кольцо
  17. Масляный насос в сборе

Снятие 1 шаг

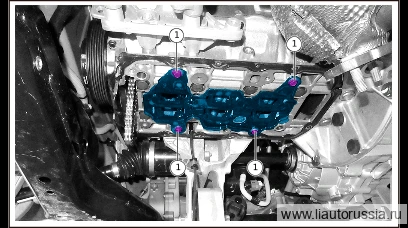

  1. Выверните крепёжные болты перегородки масляного поддона (4 шт.), снимите перегородку масляного поддона.

    🔧 головка 10 мм

Установка 1 шаг

  1. Шаг 1

    Установите перегородку масляного поддона, установите болт крепления перегородки масляного поддона (4 шт.). 1000007 болт с наружной шестигранной фланцевой головкой Момент затяжки: 10±2 Н·м

    ⚙︎ 10±2 Н·м🔧 Используемый инструмент: 10 мм головка

Моменты затяжки

ОперацияМомент
Установите перегородку масляного поддона, установите болт крепления пе…10±2 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

4 Втулка шплинта

снятие: 1 шагустановка: 1 шагстр. 467–470 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 106

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Процедура сброса давления топлива
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. ГБЦ в сборе (запрессованная)
  106. Прокладка головки блока цилиндров

Снятие 1 шаг

  1. Шаг 1

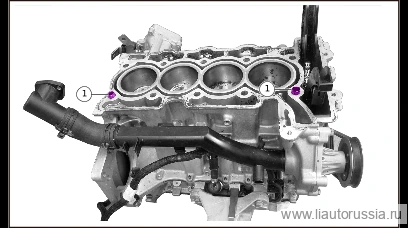

    Острогубцами с усилием зажмите втулку шплинта, вращая и одновременно вытягивая, извлеките втулку шплинта из блока цилиндров в сборе.

    Примечание. Проверьте втулку шплинта на наличие повреждений, при необходимости замените.

Установка 1 шаг

  1. Шаг 1

    Установите втулку шплинта на место.

    Примечание. При установке втулки шплинта не допускайте перекоса, чтобы избежать повреждения втулки шплинта или блока цилиндров в сборе.

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

5 Заглушка отверстия стартера

снятие: 2 шагаустановка: 2 шага2 момента затяжкистр. 471–472 оригинала
⚠ Предупреждения
  • Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.

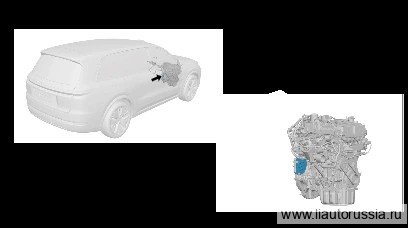

Заглушка отверстия стартера — расположение
Расположение детали

Подготовительные работы 2

  1. Подъём и опускание автомобиля
  2. Колесо в сборе

Снятие 2 шага

  1. Шаг 1

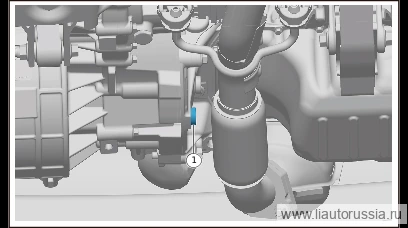

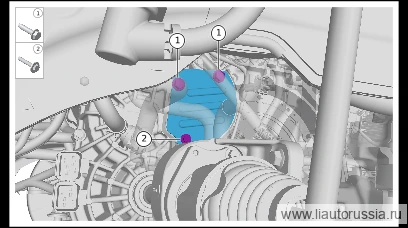

    Выверните крепёжные болты заглушки отверстия стартера (2 шт.).

    🔧 головка 15 мм
  2. Выверните крепёжный болт заглушки отверстия стартера (1 шт.), снимите заглушку отверстия стартера.

    🔧 головка 10 мм

Установка 2 шага

  1. Шаг 1

    Установите заглушку отверстия стартера, установите крепёжный болт (1 шт.) заглушки отверстия стартера. Болт с шестигранной головкой Q140B0635F62L в комплекте с плоской шайбой Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 мм
  2. Установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89186108 Направляющий болт с шестигранной головкой и фланцем Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 Головка 15 ммX01-89186108

Моменты затяжки

ОперацияМомент
Установите заглушку отверстия стартера, установите крепёжный болт (1 ш…45±3 Н·м
Установите крепёжные болты заглушки отверстия стартера (2 шт.). X01-89…45±3 Н·м

↑ к списку операций

6 Блок цилиндров в сборе

снятие: 1 шагустановка: 9 шаговстр. 473–478 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Подготовительные работы 126

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Процедура сброса давления топлива
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Датчик высокого давления
  56. Кронштейн комбинированного трубопровода
  57. Кронштейн комбинированного трубопровода
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал
  126. Форсунка охлаждения поршня в сборе

Снятие 1 шаг

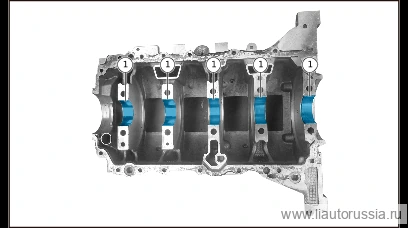

  1. Шаг 1

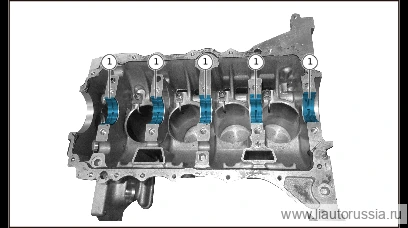

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

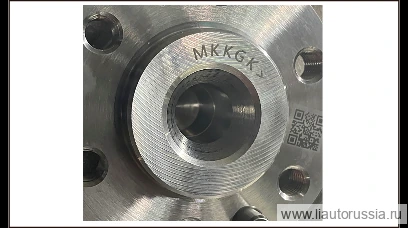

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

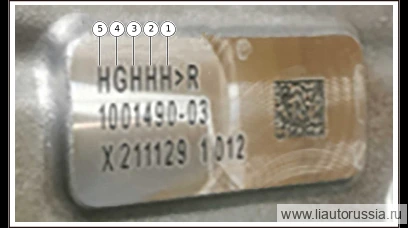

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

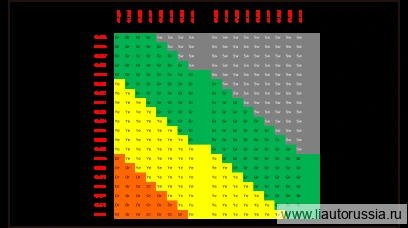

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

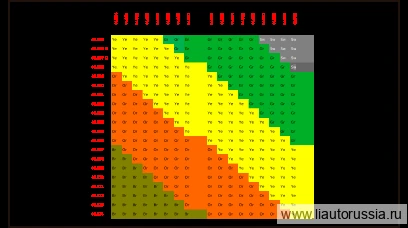

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

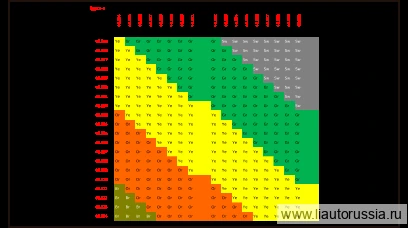

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

7 Верхний коренной вкладыш_Оранжевый

снятие: 1 шагустановка: 9 шаговстр. 479–484 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

8 Верхний коренной вкладыш_чёрный

снятие: 1 шагустановка: 9 шаговстр. 485–490 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

9 Верхний коренной вкладыш_жёлтый

снятие: 1 шагустановка: 9 шаговстр. 491–496 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

10 Верхний коренной вкладыш_синий

снятие: 1 шагустановка: 9 шаговстр. 497–502 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

11 Верхний коренной вкладыш_зелёный

снятие: 1 шагустановка: 9 шаговстр. 503–508 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец верхнего коренного вкладыша (5 шт.) без паза фиксатора, снимите верхний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместите паз фиксатора на верхнем коренном вкладыше (5 шт.), установите верхний коренной вкладыш (5 шт.) на блок цилиндров.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

12 Нижний коренной вкладыш_Оранжевый

снятие: 1 шагустановка: 9 шаговстр. 509–514 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

13 Нижний коренной вкладыш_чёрный

снятие: 1 шагустановка: 9 шаговстр. 515–520 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

14 Нижний коренной вкладыш_жёлтый

снятие: 1 шагустановка: 9 шаговстр. 521–526 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

15 Нижний коренной вкладыш_Синий

снятие: 1 шагустановка: 9 шаговстр. 527–532 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

16 Нижний коренной вкладыш_зелёный

снятие: 1 шагустановка: 9 шаговстр. 533–538 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 125

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Передняя защита моторного отсека
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня
  125. Коленвал

Снятие 1 шаг

  1. Шаг 1

    Нажмите на конец нижнего коренного вкладыша (5 шт.) без паза и снимите нижний коренной вкладыш (5 шт.).

Установка 9 шагов

  1. Шаг 1

    Совместив паз на нижнем коренном вкладыше (5 шт.), установите нижний коренной вкладыш (5 шт.) на нижний картер.

  2. Шаг 2

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  3. Шаг 3

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  4. Шаг 4

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  5. Шаг 5

    Сводная таблица классификации подшипников: Верхний подшипник 1

  6. Шаг 6

    Сводная таблица классификации подшипников: Нижний подшипник 1

  7. Шаг 7

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  8. Шаг 8

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  9. Шаг 9

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

17 Резиновая заглушка

снятие: 1 шагустановка: 1 шагстр. 539–540 оригинала

Подготовительные работы 5

  1. Подъём и опускание автомобиля
  2. Задняя защитная панель передней части днища
  3. Нижняя защита переднего бампера в сборе
  4. Кронштейн передней защитной панели днища
  5. Задняя монтажная поперечина нижней защиты переднего бампера в сборе

Снятие 1 шаг

  1. Шаг 1

    Снимите резиновую заглушку.

    Примечание. Обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожогов от высокой температуры!

Установка 1 шаг

  1. Шаг 1

    Установите резиновую заглушку.

↑ к списку операций

18 Упорная шайба

снятие: 1 шагустановка: 11 шаговстр. 541–546 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • Перед измерением деталей очистите измеряемую деталь или участок с помощью чистящего средства, в противном случае результаты измерения будут искажены.
  • В процессе разборки и сборки мультирежимного электропривода в сборе и двигателя в сборе используйте грузозахватное приспособление для подвешивания мультирежимного электропривода в сборе, в процессе разборки и сборки избегайте нагрузки на демпфер крутильных колебаний.
  • Блок цилиндров по коммерческим причинам как запасная часть не поставляется, при повреждении блока цилиндров производится замена двигателя в сборе.
  • При демонтаже фиксирующих хомутов водяных трубок обязательно используйте клещи для хомутов, не допускается использование других инструментов, в противном случае это приведёт к повреждению хомута и нарушению герметичности.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 124

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Декоративный кожух двигателя в сборе
  8. Декоративный кожух двигателя в сборе
  9. Задний уплотнитель моторного отсека
  10. Декоративный колпачок
  11. Щётка стеклоочистителя основного рычага в сборе
  12. Щётка стеклоочистителя вспомогательного рычага в сборе
  13. Левая защита моторного отсека в сборе
  14. Правая защита моторного отсека в сборе
  15. Облицовочная панель вентиляции переднего щита в сборе
  16. Верхний узел второй защитной стенки в сборе
  17. Балка соединения передних амортизаторных стоек в сборе
  18. Впускной патрубок воздушного фильтра в сборе
  19. Впускной шланг воздушного фильтра
  20. Воздушный фильтр в сборе
  21. Выходная трубка интеркулера I
  22. Трубопровод входа воздуха в интеркулер в сборе
  23. Трубка десорбции адсорбера III в сборе
  24. Датчик температуры и давления впускного воздуха
  25. Датчик температуры и давления впускного воздуха
  26. Соединительная трубка Вентури II
  27. Выходная трубка интеркулера в сборе II
  28. Датчик давления диагностики десорбции
  29. Трубка чистого воздуха в сборе
  30. Теплозащитный кожух турбокомпрессора
  31. Передний датчик кислорода в сборе
  32. Задний датчик кислорода в сборе
  33. Узел очистки выхлопных газов в сборе
  34. Прокладка катализатора в сборе
  35. Подъём и опускание автомобиля
  36. Задняя защитная панель передней части днища
  37. Нижняя защита переднего бампера в сборе
  38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  39. Левая передняя нижняя защита днища
  40. Корпус защиты адсорбера в сборе
  41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  42. Слив и заправка охлаждающей жидкости двигателя внутреннего сгорания и отопителя
  43. Слив и заправка моторного масла двигателя (ДВС)
  44. Кронштейн жгута проводов турбокомпрессора
  45. Турбокомпрессор в сборе
  46. Узел маслоподающей трубки турбокомпрессора
  47. Наддув-Трубка возврата масла турбокомпрессора в сборе
  48. Подводящая трубка охлаждения турбокомпрессора в сборе
  49. Обратная трубка системы охлаждения турбокомпрессора в сборе
  50. Выпускной коллектор
  51. Узел уплотнительной прокладки выпускного коллектора
  52. Впускной коллектор в сборе
  53. Топливопровод высокого давления в сборе
  54. Датчик высокого давления
  55. Топливная рампа высокого давления в сборе
  56. Кронштейн комбинированного трубопровода
  57. Трубопровод картерных газов в сборе
  58. Трубопровод отвода картерных газов к впускному коллектору в сборе
  59. Катушка зажигания в сборе
  60. Датчик положения распределительного вала в сборе
  61. Задняя проушина
  62. Кронштейн крепления декоративного кожуха
  63. Кронштейн топливной подающей трубки
  64. Шумоизоляционный кожух насоса высокого давления
  65. Верхняя крышка электрощита моторного отсека
  66. Топливный насос высокого давления в сборе
  67. Верхняя уплотнительная прокладка топливного насоса высокого давления
  68. Толкатель топливного насоса в сборе
  69. Кронштейн крепления впускной трубки интеркулера
  70. Крышка головки блока цилиндров в сборе
  71. Нижняя уплотнительная прокладка насоса высокого давления
  72. OCV
  73. Натяжитель ГРМ в сборе
  74. Форсунка в сборе
  75. Масляный щуп в сборе
  76. Трубка масляного щупа в сборе
  77. Датчик температуры охлаждающей жидкости
  78. Термостат в сборе
  79. Восковой термостат
  80. Звёздочка выпускного распредвала
  81. Выпускной распредвал в сборе
  82. Роликовое коромысло выпускного клапана
  83. Выпускной гидравлический толкатель
  84. Впускной VCP
  85. Впускной распределительный вал в сборе
  86. Роликовое коромысло выпускного клапана
  87. Выпускной гидравлический толкатель
  88. Откачка и заправка хладагента
  89. Правая опора переднего силового агрегата в сборе
  90. Колесо в сборе
  91. Левый передний подкрылок
  92. Стопорная гайка приводного вала
  93. Колесо в сборе
  94. Правая передняя колёсная арка
  95. Стопорная гайка приводного вала
  96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  97. Правый передний приводной вал в сборе
  98. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  99. Левый передний приводной вал в сборе
  100. Подводящий шланг радиатора
  101. Отводящий шланг радиатора
  102. Шланг подпитки дополнительного бачка двигателя
  103. Компрессор с электроприводом в сборе
  104. Передний глушитель в сборе
  105. Мультирежимный электропривод в сборе
  106. Правый кронштейн тяги задней опоры переднего силового агрегата
  107. Поддон картера в сборе
  108. Звёздочка масляного насоса
  109. Уплотнительное кольцо
  110. ГБЦ в сборе (запрессованная)
  111. Патрубок подвода охлаждающей жидкости механического водяного насоса в сборе
  112. Датчик давления моторного масла в сборе
  113. Узел охлаждения масляного фильтра
  114. Датчик детонации в сборе
  115. Электромагнитный клапан в сборе
  116. Торсионный демпфер
  117. Обычный маховик
  118. Сигнальный диск
  119. Задний сальник
  120. Передний сальник
  121. Шатунный вкладыш
  122. Поршневой палец
  123. Шатун в сборе
  124. Узел поршня

Снятие 1 шаг

  1. Шаг 1

    Снимите упорную шайбу.

Установка 11 шагов

  1. Шаг 1

    Установите упорную шайбу на подшипник (4) в картере пазом наружу. Указание: при необходимости зафиксируйте моторным маслом на картере.

    Примечание. Очистите место сопряжения упорной шайбы с посадочной поверхностью блока цилиндров.

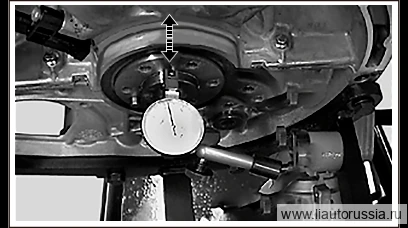

  2. Шаг 2

    С помощью магнита закрепите измерительный прибор 116250, установите показания измерительного прибора 116250 на ноль. Прижмите коленвал по направлению стрелки до упора. Технические параметры: осевой зазор: 0.07 мм~0.27 мм, max 0.32 мм; ширина зева коленвала:

  3. Шаг 3

    3900.052 мм; ширина зева блока цилиндров: 18.37 мм±0.05 мм; толщина упорной шайбы: 2.400.05 мм

  4. Шаг 4

    Классификация подшипников на блоке цилиндров и нижнем картере коленчатого вала: для распределения подшипников 1~5 всегда требуется наименование детали коленчатого вала. Цветовой код необходимо определять по таблице. Пример: Подшипник 1 — буква K Подшипник 2 — буква G Подшипник 3 — буква K Подшипник 4 — буква K Подшипник 5 — буква M Сторона стрелки — малый (передний) торец.

  5. Шаг 5

    Пример: коленчатый вал/картер коленчатого вала. Подшипник (1): выбирается по таблице подшипника 1 отдельно для верхнего и нижнего подшипника; буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Gr=зелёный, с смазочной канавкой. Подшипник (2): выбирается по таблице подшипников 2~5 для верхнего и нижнего подшипника. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала. Цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква G на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Ye=жёлтый, без смазочной канавки. Подшипник (3): буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква K на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (4): буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, без смазочной канавки. Буква K на коленчатом валу и буква G на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки. Подшипник (5): буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для картера коленчатого вала, цвет подшипника Ye=жёлтый, с смазочной канавкой. Буква M на коленчатом валу и буква H на картере коленчатого вала определяют подшипник, назначенный для нижнего блока цилиндров, цвет подшипника Gr=зелёный, без смазочной канавки.

  6. Шаг 6

    Цвет подшипника коленчатого вала в положении 1: серый=чёрный зелёный=чёрный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый (только в верхней части блока цилиндров картера)

  7. Шаг 7

    Сводная таблица классификации подшипников: Верхний подшипник 1

  8. Шаг 8

    Сводная таблица классификации подшипников: Нижний подшипник 1

  9. Шаг 9

    Цвет подшипника коленчатого вала в положениях 2–5: серый=чёрный зелёный=зелёный жёлтый=жёлтый оранжевый=оранжевый коричневый=коричневый

  10. Шаг 10

    Сводная таблица классификации подшипников: Верхний подшипник 2~5

  11. Шаг 11

    Сводная таблица классификации подшипников: Нижний подшипник 2~5

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка фаз газораспределения распределительного вала
  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX

↑ к списку операций

19 Заглушка главного масляного канала

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 547–550 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников—Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 51

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Откачка и заправка хладагента
  8. Передняя защита моторного отсека
  9. Левая защита моторного отсека в сборе
  10. Правая защита моторного отсека в сборе
  11. Верхняя крышка электрощита моторного отсека
  12. Декоративный кожух двигателя в сборе
  13. Впускной патрубок воздушного фильтра в сборе
  14. Впускной шланг воздушного фильтра
  15. Воздушный фильтр в сборе
  16. Выходная трубка интеркулера в сборе II
  17. Соединительная трубка Вентури II
  18. Трубка чистого воздуха в сборе
  19. Подъём и опускание автомобиля
  20. Колесо в сборе
  21. Стопорная гайка приводного вала
  22. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
  23. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  24. Левый передний подкрылок
  25. Колесо в сборе
  26. Стопорная гайка приводного вала
  27. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
  28. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  29. Правая передняя колёсная арка
  30. Левая нижняя защитная панель двигателя в сборе
  31. Правая нижняя защитная панель двигателя в сборе
  32. Задняя защитная панель передней части днища
  33. Нижняя защита переднего бампера в сборе
  34. Левая передняя нижняя защита днища
  35. Корпус защиты адсорбера в сборе
  36. Нижняя защитная панель правой стороны днища
  37. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  38. Заправка охлаждающей жидкости двигателя внутреннего сгорания и системы отопления
  39. Слив и заправка моторного масла двигателя (ДВС)
  40. Слив и заправка масла переднего редуктора
  41. Кронштейн передней защитной панели днища
  42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  43. Передний глушитель в сборе
  44. Компрессор с электроприводом в сборе
  45. Двухчиповый датчик скорости вращения колеса
  46. Левый передний приводной вал в сборе
  47. Двухчиповый датчик скорости вращения колеса
  48. Правый передний приводной вал в сборе
  49. Мультирежимный электропривод в сборе
  50. Торсионный демпфер
  51. Обычный маховик

Снятие 2 шага

  1. Шаг 1

    Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

    🔧 торцевая головка H12

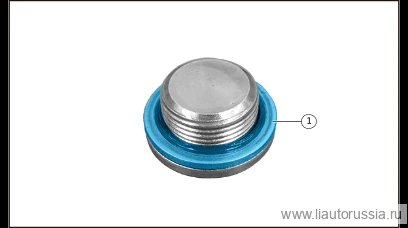

  2. Шаг 2

    Снимите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шага

  1. Шаг 1

    Установите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.
  2. Шаг 2

    Установите заглушку главной масляной магистрали. Момент затяжки: 35±4 Н·м

    ⚙︎ 35±4 Н·м🔧 головка-бита H12

Моменты затяжки

ОперацияМомент
Установите заглушку главной масляной магистрали. Момент затяжки: 35±4…35±4 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)

↑ к списку операций

20 Прокладка заглушки главного масляного канала

снятие: 2 шагаустановка: 2 шага1 момент затяжкистр. 551–554 оригинала
⚠ Предупреждения
  • Подъём необходимо выполнять силами двух специалистов по ремонту, координируя действия, чтобы избежать перекоса грузоподъёмного приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
  • При демонтаже и монтаже высоковольтных компонентов специалист по ремонту, имеющий удостоверение электрика по низковольтным работам (IC-карта), должен работать в высоковольтных диэлектрических перчатках, при этом необходимо обеспечить собственную электроизоляционную защиту; ношение металлических предметов на теле запрещено.
  • Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов обязательно выполните процедуру отключения высокого напряжения.
Примечания
  • При разборке и сборке многорежимного электропривода в сборе с двигателем используйте грузоподъёмное приспособление для подъёма многорежимного электропривода в сборе; в процессе разборки и сборки не допускайте нагружения демпфера крутильных колебаний.
  • Болт с шестигранным фланцем Q1840820TF61S в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • Болт маховика 1000099 в данном месте является одноразовой деталью, при каждой разборке и сборке необходимо заменять его новым болтом.
  • При установке крепёжных болтов демпфера крутильных колебаний сначала предварительно затяните крепёжные болты демпфера крутильных колебаний, затем затягивайте до нормативного момента постепенно, за несколько циклов.

Специальный инструмент

№КодНаименованиеВидНазначение
1OA4LBVSG94Опоры переднего и заднего подрамников
Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2LBZ8KL9WK2Опоры переднего и заднего подрамников—Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 51

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Процедура сброса давления топлива
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Высоковольтная система книга владельца
  7. Откачка и заправка хладагента
  8. Передняя защита моторного отсека
  9. Левая защита моторного отсека в сборе
  10. Правая защита моторного отсека в сборе
  11. Верхняя крышка электрощита моторного отсека
  12. Декоративный кожух двигателя в сборе
  13. Впускной патрубок воздушного фильтра в сборе
  14. Впускной шланг воздушного фильтра
  15. Воздушный фильтр в сборе
  16. Выходная трубка интеркулера в сборе II
  17. Соединительная трубка Вентури II
  18. Трубка чистого воздуха в сборе
  19. Подъём и опускание автомобиля
  20. Колесо в сборе
  21. Стопорная гайка приводного вала
  22. Демонтаж/монтаж узла левого переднего поворотного кулака со ступичным подшипником
  23. Левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  24. Левый передний подкрылок
  25. Колесо в сборе
  26. Стопорная гайка приводного вала
  27. Снятие и установка узла поворотного кулака правого переднего и ступичного подшипникового узла
  28. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  29. Правая передняя колёсная арка
  30. Левая нижняя защитная панель двигателя в сборе
  31. Правая нижняя защитная панель двигателя в сборе
  32. Задняя защитная панель передней части днища
  33. Нижняя защита переднего бампера в сборе
  34. Левая передняя нижняя защита днища
  35. Корпус защиты адсорбера в сборе
  36. Нижняя защитная панель правой стороны днища
  37. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  38. Заправка охлаждающей жидкости двигателя внутреннего сгорания и системы отопления
  39. Слив и заправка моторного масла двигателя (ДВС)
  40. Слив и заправка масла переднего редуктора
  41. Кронштейн передней защитной панели днища
  42. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  43. Передний глушитель в сборе
  44. Компрессор с электроприводом в сборе
  45. Двухчиповый датчик скорости вращения колеса
  46. Левый передний приводной вал в сборе
  47. Двухчиповый датчик скорости вращения колеса
  48. Правый передний приводной вал в сборе
  49. Мультирежимный электропривод в сборе
  50. Торсионный демпфер
  51. Обычный маховик

Снятие 2 шага

  1. Шаг 1

    Выверните заглушку главного масляного канала, снимите заглушку главного масляного канала.

    🔧 торцевая головка H12
  2. Шаг 2

    Снимите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 2 шага

  1. Шаг 1

    Установите прокладку заглушки главного масляного канала.

    одноразовая деталь
    Примечание. Прокладка заглушки главного масляного канала является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.
  2. Шаг 2

    Установите заглушку главной масляной магистрали. Момент затяжки: 35±4 Н·м

    ⚙︎ 35±4 Н·м🔧 головка-бита H12

Моменты затяжки

ОперацияМомент
Установите заглушку главной масляной магистрали. Момент затяжки: 35±4…35±4 Н·м

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

  • Регулировка углов установки колёс (развал-схождение)
  • Калибровка кругового обзора 360°
  • Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
  • Калибровка камеры кругового обзора — MAX
  • Калибровка лидара - MAX
  • Процедура обучения зубьям датчика положения коленчатого вала двигателя (ДВС)

↑ к списку операций

21 Заглушка болта коренного подшипника

снятие: 1 шагустановка: 1 шагстр. 555–556 оригинала

Подготовительные работы 5

  1. Подъём и опускание автомобиля
  2. Задняя защитная панель передней части днища
  3. Нижняя защита переднего бампера в сборе
  4. Кронштейн передней защитной панели днища
  5. Задняя монтажная поперечина нижней защиты переднего бампера в сборе

Снятие 1 шаг

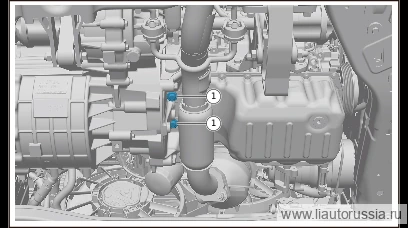

  1. Шаг 1

    Плоской отвёрткой поддев, извлеките заглушку болта коренного подшипника (2 шт.).

    одноразовая деталь
    Примечание. Заглушка болта коренного подшипника 1001182 является одноразовой деталью, после каждой разборки и сборки её необходимо заменять на новую.

Установка 1 шаг

  1. Шаг 1

    Забейте заглушку болта коренного подшипника до упора (крайнего положения).

    X01-90000571одноразовая деталь
    Примечание
    • 1001182 заглушка болта коренного подшипника является одноразовой деталью, после каждой разборки необходимо заменять её новой деталью.
    • Перед запрессовкой заглушки необходимо сначала очистить отверстие блока цилиндров от остатков клея и нанести новый анаэробный герметик (X01-90000571 Герметик двигателя 4) на заглушку или на кромку отверстия блока цилиндров.

↑ к списку операций

Та же подгруппа у других моделей

Li L7Li L8Li L9

Соседние узлы системы «Двигатель внутреннего сгорания (ДВС-генератор)»

Двигатель в сбореНавесное оборудование двигателяОграничитель крутящего моментаЭлектронная дроссельная заслонкаДатчики системы двигателяТеплозащитные экраныПоршни, шатуны и коленвалСвечи зажигания и катушки

Все разделы системы →

Инструкция была полезна?
Спасибо за отзыв!
Разделы ремонта
