Обшивка левой боковины — Li L6

1 Облицовка верхней части левой стойки A в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 4 шага

1.

   1

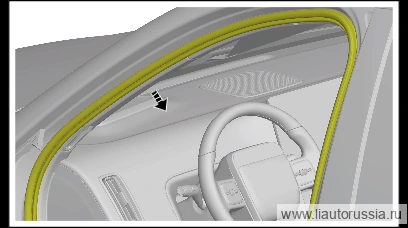

   В направлении, указанном стрелкой, отсоедините уплотнитель дверного проёма левой передней двери от кузова.

2.

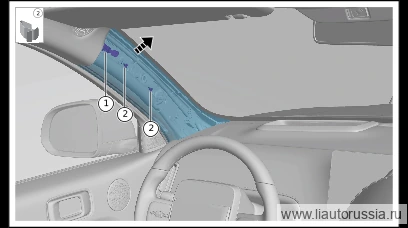

   2

   В направлении, указанном стрелкой, отсоедините противосъёмную защёлку боковой шторки безопасности (1 шт.) от кузова.
3. 3

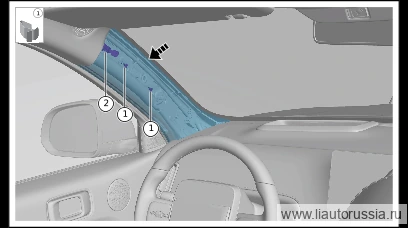

   С помощью пластиковой лопатки-съёмника в направлении, указанном стрелкой, отожмите фиксирующие металлические клипсы верхней облицовки левой стойки A в сборе (2 шт.).

   W01-89689120одноразовая деталь

   Примечание

   • W01-89689120 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
   • Перед отжимом верхней облицовки левой стойки A в сборе подложите полотенце вокруг точки поддева для защиты от царапин.

4.

   4

   Нажмите в указанном месте, чтобы отсоединить противосъёмную защёлку боковой шторки безопасности от верхней облицовки левой стойки А, снимите верхнюю облицовку левой стойки А в сборе.

Установка 4 шага

1.

   1

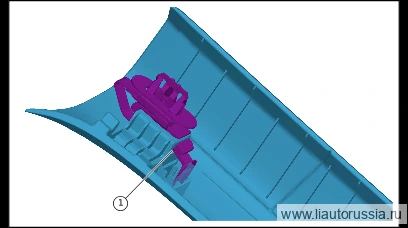

   Установите верхнюю облицовку стойки А (левой) в сборе, установите соединение фиксатора боковой шторки безопасности с верхней облицовкой стойки А (левой), убедитесь в правильности установки.

2.

   2

   Установите металлические фиксирующие защёлки (2 шт.) верхней облицовки левой стойки A в сборе, убедитесь в правильности установки.

   W01-89689120одноразовая деталь

   Примечание. W01-89689120 металлические защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.

3.

   3

   Установите фиксирующую клипсу шторки безопасности (от выпадения), убедитесь в правильности установки.

4.

   4

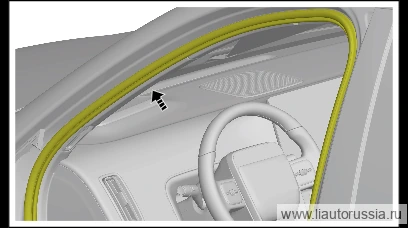

   Установите уплотнитель проёма левой передней двери в направлении, указанном стрелкой.

↑ к списку операций

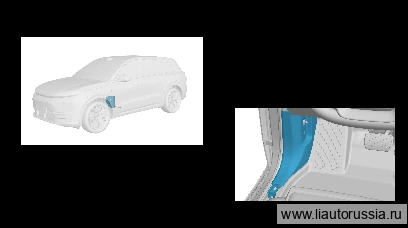

2 Облицовка нижней части левой стойки A в сборе.

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Средняя облицовка левой стойки B в сборе
4. Облицовка левого порога в сборе
5. Рукоятка внутренней рукоятки замка капота

Снятие 2 шага

1.

   1

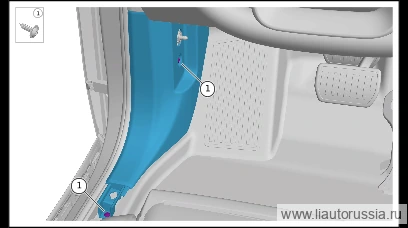

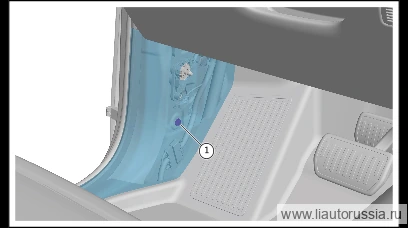

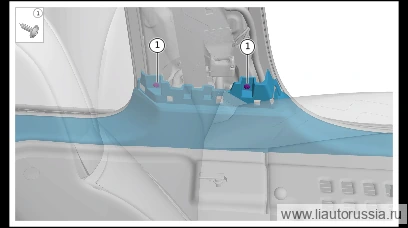

   Выверните фиксирующий винт нижней облицовки левой стойки А в сборе (2 шт.).

   🔧 крестовая отвёртка

2.

   2

   Снимите фиксатор нижней облицовки левой стойки A в сборе (1 шт.), снимите нижнюю облицовку левой стойки A в сборе.

   X01-89691011одноразовая деталь

   Примечание

   • X01-89691011 пластиковый фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
   • Перед поддеванием облицовки постелите полотенце вокруг точки поддевания для защиты, чтобы избежать царапин.

Установка 2 шага

1.

   1

   Установите нижнюю облицовочную панель левой стойки А в сборе, установите фиксирующую клипсу нижней облицовочной панели левой стойки А в сборе (1 шт.), убедитесь в надёжности установки.

   X01-89691011одноразовая деталь

   Примечание. X01-89691011 пластиковая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

2.

   2

   Установите крепёжные винты нижней облицовки левой стойки A в сборе (2 шт.). Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1,5±0,5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

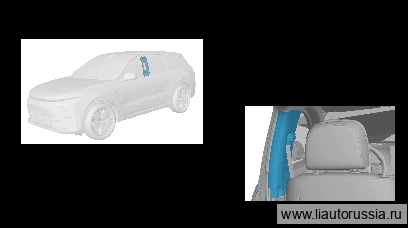

3 Облицовка верхней части левой стойки B в сборе.

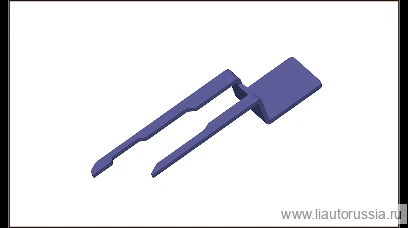

Специальный инструмент

№	Код	Наименование	Вид	Назначение

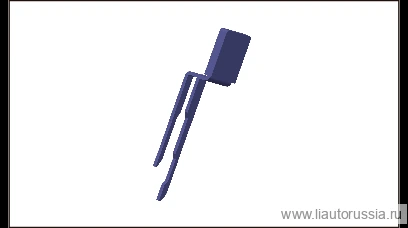

1	QKHZ9JFQGZ	Инструмент для демонтажа пряжки ремня безопасности		Используется для снятия накладки пряжки ремня безопасности
2	7DSVBGPTH2	Инструмент для демонтажа пряжки ремня безопасности		Для снятия облицовки пряжки ремня безопасности

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Средняя облицовка левой стойки B в сборе

Снятие 2 шага

1. 1

   Снимите защитный чехол PLP ремня безопасности, с помощью специального инструмента отсоедините ремень безопасности переднего левого сиденья в сборе от сиденья водителя в сборе.

2.

   2

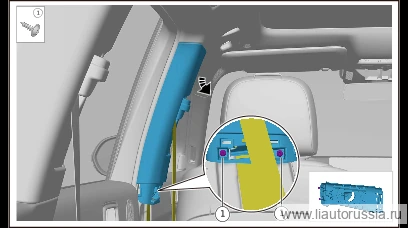

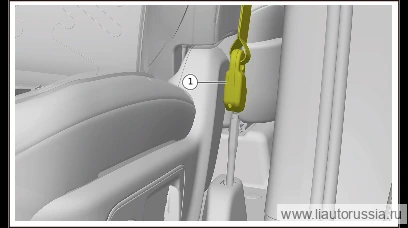

   Выверните крепёжный винт облицовки верхней части левой стойки B в сборе (2 шт.), с помощью пластиковой лопатки разъедините защёлки крепления облицовки верхней части левой стойки B в сборе, отсоедините ремень безопасности, снимите облицовку верхней части левой стойки B в сборе по направлению стрелки.

   🔧 крестовая отвёртка Внимание: Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра является деталью одноразового использования, при каждом снятии/установке необходимо заменять на новую детальQ2734816F38одноразовая деталь

Установка 2 шага

1.

   1

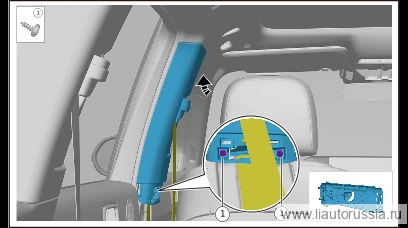

   Проденьте ремень безопасности через монтажное отверстие верхней облицовки левой стойки B в сборе, в направлении, указанном стрелкой, установите верхнюю облицовку левой стойки B в сборе, установите фиксирующий винт верхней облицовки левой стойки B в сборе (2 шт.).

   ⚙︎ 2.0±0.2 Н·м🔧 крестовая отвёртка Внимание: Q2734816F38 Самонарезающий винт с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять его новой детальюQ2734816F38одноразовая деталь

   Примечание

   • При монтаже необходимо совместить с положением регулятора высоты ремня переднего ряда.
   • После завершения монтажа с помощью пластиковой лопатки выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе. Q2734816F38 Самонарезающий винт с крестообразным шлицем и большой полукруглой головкой Момент затяжки: 2.0±0.2 Н·м.

2.

   2

   Подсоедините ретрактор ремня безопасности левого переднего ряда к левому нижнему преднатяжителю.

Моменты затяжки

↑ к списку операций

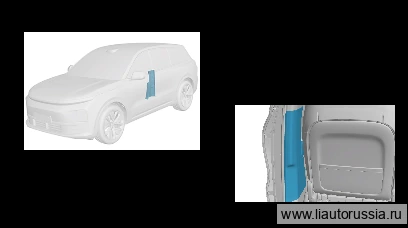

4 Средняя облицовка левой стойки B в сборе

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе

Снятие 2 шага

1.

   1

   Отсоедините фиксирующую защёлку соединения средней облицовки левой стойки B в сборе, облицовки левого порога в сборе и верхней облицовки левой стойки B в сборе (6 шт.).

2.

   2

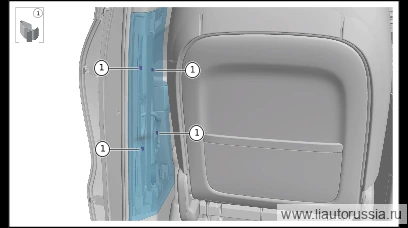

   С помощью пластиковой монтажной лопатки отсоедините фиксатор средней облицовки левой стойки B в сборе (4 шт.), снимите среднюю облицовку левой стойки B в сборе.

   W01-89689120одноразовая деталь

   Примечание

   • W01-89689120 металлический фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
   • Перед поддеванием средней облицовки левой стойки B в сборе постелите полотенце вокруг точки поддевания для защиты, чтобы избежать царапин.

Установка 2 шага

1.

   1

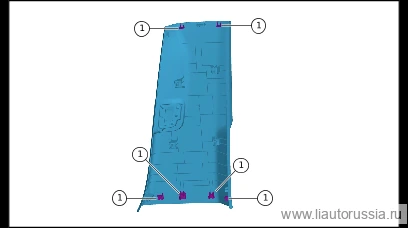

   Установите среднюю облицовочную панель левой стойки B в сборе, установите фиксирующую клипсу средней облицовочной панели левой стойки B в сборе (4 шт.).

   W01-89689120одноразовая деталь

   Примечание. W01-89689120 металлическая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

2.

   2

   Соедините фиксирующую клипсу (6 шт.) соединения средней облицовки левой стойки B в сборе, облицовки левого порога в сборе и верхней облицовки левой стойки B в сборе.

↑ к списку операций

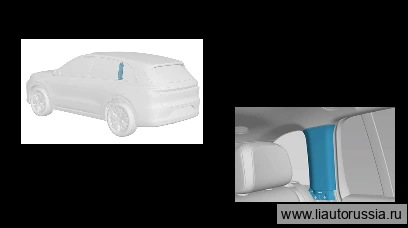

5 Облицовка верхней части левой стойки C в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Средняя облицовка левой стойки B в сборе
8. Облицовка левого порога в сборе
9. Подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. Облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. Облицовка верхней части левой стойки D в сборе.
17. Облицовка левой задней боковины в сборе

Снятие 1 шаг

1. 1

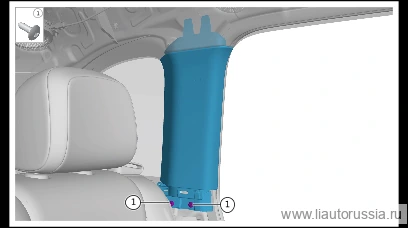

   Выверните крепёжные винты (2 шт.) верхней облицовки стойки С (левой) в сборе, снимите верхнюю облицовку стойки С (левой) в сборе движением вниз.

   🔧 крестовая отвёртка

Установка 1 шаг

1.

   1

   Установите верхнюю облицовку левой стойки C в сборе, установите крепёжный винт (2 шт.). Q2734816F38 самонарезающий винт с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 1,5±0,5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

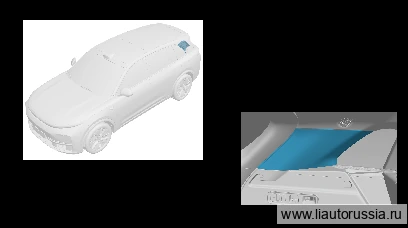

6 Облицовка верхней части левой стойки D в сборе.

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 2 шага

1.

   1

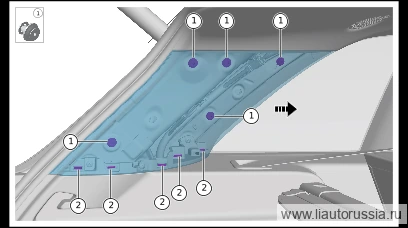

   С помощью пластиковой лопатки-съёмника отожмите фиксирующие клипсы верхней облицовки левой стойки D в сборе (5 шт.).

   A01-55000013одноразовая деталь

   Примечание

   • A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
   • Снимите оставшиеся на кузове фиксирующие клипсы, замените их новыми.
2. 2

   Отсоедините фиксирующую защёлку соединения верхней облицовки левой стойки D в сборе с блоком верхней облицовки левой задней боковины (5 шт.), в направлении, указанном стрелкой, отсоедините верхнюю облицовку левой стойки D в сборе.

Установка 2 шага

1.

   1

   Установите верхнюю облицовку левой стойки D в сборе по направлению стрелки, установите фиксатор соединения верхней облицовки левой стойки D в сборе с блоком верхней облицовки левой задней боковины (5 шт.), убедитесь, что он установлен до места.
2. 2

   Установите фиксирующую клипсу верхней облицовочной панели левой стойки D в сборе (5 шт.), убедитесь в надёжности установки. A01-55000013 Пластиковая клипса.

   A01-55000013одноразовая деталь

   Примечание

   • A01-55000013 пластиковая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
   • Снимите оставшуюся на кузове фиксирующую клипсу, замените новой клипсой.

↑ к списку операций

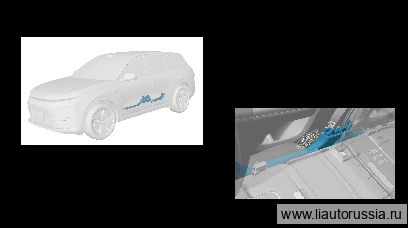

7 Облицовка левого порога в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Средняя облицовка левой стойки B в сборе

Снятие 3 шага

1.

   1

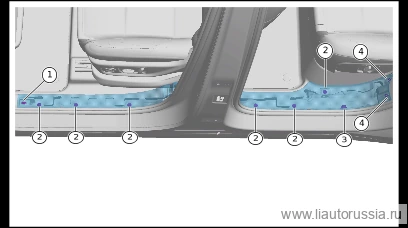

   Выверните крепёжные винты облицовки левого порога в сборе (2 шт.).

   🔧 крестовая отвёртка

2.

   2

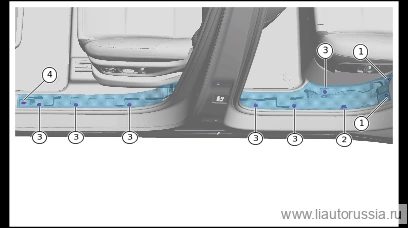

   С помощью пластиковой лопатки поддёрните фиксирующую защёлку облицовки левого порога в сборе (2 шт.).

   X01-89689104X01-89691016A01-55000013одноразовая деталь

   Примечание

   • X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 2.
   • Поддёрните фиксирующую защёлку облицовки левого порога в сборе (1 шт.).
   • X01-89691016 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 3.
   • Поддёрните фиксирующую защёлку облицовки левого порога в сборе (6 шт.).
   • A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
3. 3

   Отсоедините фиксирующие защёлки (1 шт.) соединения накладки левого порога в сборе с нижней облицовкой стойки А (левой) в сборе, снимите накладку левого порога в сборе.

   Примечание

   • При отсоединении фиксирующих защёлок накладки левого порога в сборе демонтаж следует производить последовательно от задней части автомобиля к передней.
   • Перед поддеванием обшивки подложите полотенце вокруг точки поддевания для защиты от царапин.

Установка 5 шагов

1.

   1

   Установите облицовку левого порога в сборе, установите фиксирующие защёлки (1 шт.), соединяющие облицовку левого порога в сборе с нижней облицовкой левой стойки A в сборе.
2. 2

   Установите фиксирующие клипсы облицовки левого порога в сборе (6 шт.), убедитесь в правильности установки.

   A01-55000013одноразовая деталь

   Примечание. A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
3. 3

   Установите фиксирующую защёлку облицовки левого порога в сборе (1 шт.), убедитесь, что она установлена до упора.

   X01-89691016одноразовая деталь

   Примечание. X01-89691016 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
4. 4

   Установите фиксатор облицовки левого порога в сборе (2 шт.), убедитесь, что он установлен до места.

   X01-89689104одноразовая деталь

   Примечание

   • X01-89689104 пружинный зажим является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
   • При отсоединении фиксатора облицовки левого порога в сборе устанавливать следует последовательно в направлении спереди назад.

5.

   5

   Установите фиксирующий винт отделочной панели левого порога в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и увеличенной полукруглой головкой. Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций
