Обшивка правой боковины — Li L6

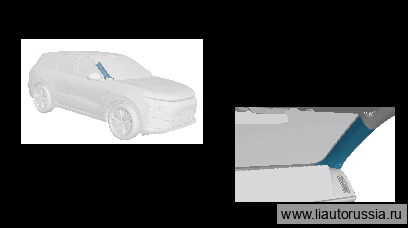

1 Облицовка верхней части правой стойки А в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 4 шага

1.

   1

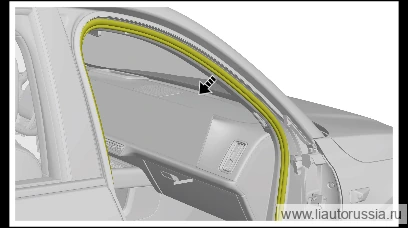

   Отсоедините уплотнитель проёма правой передней двери от кузова в направлении, указанном стрелкой.

2.

   2

   В направлении, указанном стрелкой, отсоедините противосъёмную защёлку боковой шторки безопасности (1 шт.) от кузова.

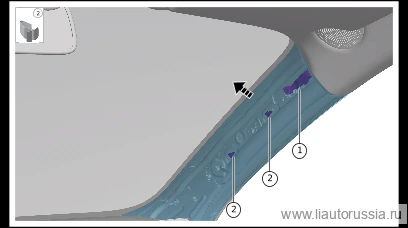

3. 3

   С помощью пластиковой монтажной лопатки в направлении стрелки отожмите металлические фиксирующие клипсы (2 шт.) верхней облицовки стойки А (правой) в сборе.

   W01-89689120одноразовая деталь

   Примечание

   • Металлические клипсы W01-89689120 являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.
   • Перед поддеванием верхней облицовки стойки А (правой) в сборе подложите полотенце вокруг точки поддевания для защиты от царапин.

4.

   4

   Нажав в указанном месте, отсоедините соединение противосъёмной защёлки боковой шторки безопасности с верхней облицовкой правой стойки A, снимите верхнюю облицовку правой стойки A в сборе.

Установка 3 шага

1.

   1

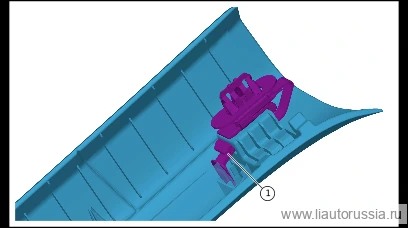

   Установите верхнюю облицовку правой стойки A в сборе, установите фиксирующую клипсу от выпадения шторки безопасности в соединении с верхней облицовкой правой стойки A, убедитесь в правильности установки.

2.

   2

   В направлении, указанном стрелкой, установите фиксирующую металлическую защёлку верхней облицовки правой стойки А в сборе (2 шт.), убедитесь, что она установлена до упора.

   W01-89689120одноразовая деталь

   Примечание

   • W01-89689120 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 2.
   • В направлении, указанном стрелкой, установите противосъёмную защёлку боковой шторки безопасности, убедитесь, что она установлена до упора.

3.

   3

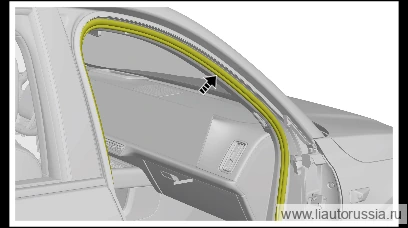

   Установите уплотнитель проёма правой передней двери по направлению стрелки.

↑ к списку операций

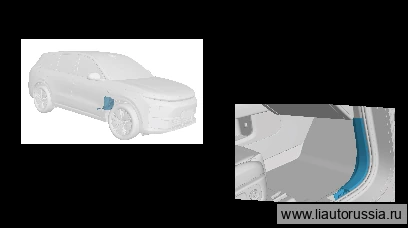

2 Облицовка нижней части правой стойки A в сборе.

Подготовительные работы 4

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Средняя облицовка правой стойки B в сборе
4. Облицовка правого порога в сборе

Снятие 2 шага

1.

   1

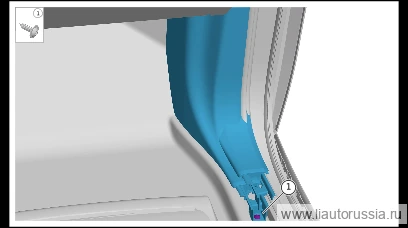

   Выверните фиксирующий винт нижней облицовочной панели правой стойки А в сборе (1 шт.).

   🔧 крестовая отвёртка

2.

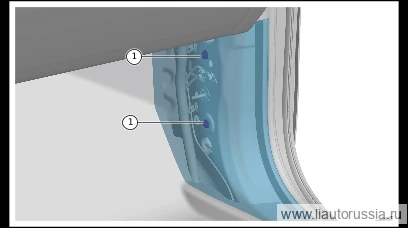

   2

   Снимите фиксирующие клипсы нижней облицовки правой стойки A в сборе (2 шт.), снимите нижнюю облицовку правой стойки A в сборе.

   X01-89691011одноразовая деталь

   Примечание

   • X01-89691011 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
   • Перед отжимом облицовки подложите полотенце вокруг точки поддева для защиты от царапин.

Установка 2 шага

1.

   1

   Установите нижнюю облицовку правой стойки А в сборе, установите фиксирующую защёлку нижней облицовки правой стойки А в сборе (2 шт.), убедитесь, что она установлена до упора.

   X01-89691011одноразовая деталь

   Примечание. X01-89691011 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.

2.

   2

   Установите крепёжные винты (1 шт.) нижней облицовки стойки А (правой) в сборе. Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

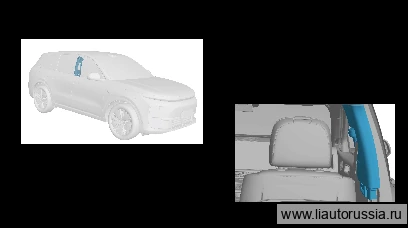

3 Облицовка верхней части правой стойки B в сборе.

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	QKHZ9JFQGZ	Инструмент для демонтажа пряжки ремня безопасности		Используется для снятия накладки пряжки ремня безопасности
2	7DSVBGPTH2	Инструмент для демонтажа пряжки ремня безопасности		Для снятия облицовки пряжки ремня безопасности

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Средняя облицовка правой стойки B в сборе

Снятие 2 шага

1. 1

   Снимите чехол PLP ремня безопасности, специальным инструментом отсоедините соединение переднего правого ремня безопасности в сборе с сиденьем переднего пассажира в сборе.

2.

   2

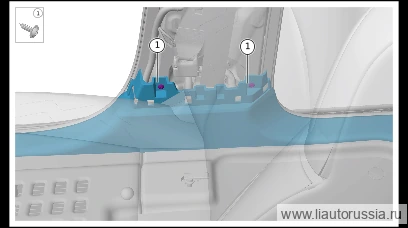

   Выверните крепёжные винты (2 шт.) верхней облицовочной панели правой стойки B в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления верхней облицовочной панели правой стойки B в сборе, отсоедините ремень безопасности, снимите верхнюю облицовочную панель правой стойки B в сборе в направлении, указанном стрелкой.

   🔧 крестовая отвёрткаQ2734816F38одноразовая деталь

   Примечание. Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке её необходимо заменять новой.

Установка 2 шага

1.

   1

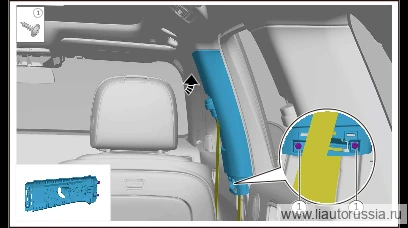

   Пропустите ремень безопасности через монтажное отверстие верхней облицовки правой стойки B в сборе, установите верхнюю облицовку правой стойки B в сборе в направлении, указанном стрелкой, установите крепёжные винты верхней облицовки правой стойки B в сборе (2 шт.).

   ⚙︎ 2.0±0.2 Н·м🔧 крестовая отвёртка Внимание: Q2734816F38 саморез с полукруглой головкой и крестообразным шлицем — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новойQ2734816F38одноразовая деталь

   Примечание

   • При установке необходимо совместить с положением регулятора высоты ремня переднего ряда.
   • После завершения установки с помощью пластиковой лопатки-съёмника отожмите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе. Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 2,0±0,2 Н·м.

2.

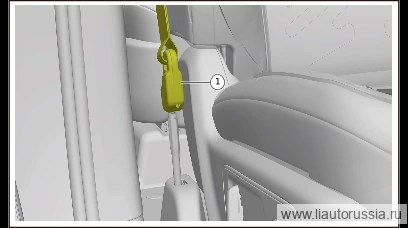

   2

   Подсоедините катушку переднего правого ремня безопасности к переднему нижнему правому преднатяжителю.

Моменты затяжки

↑ к списку операций

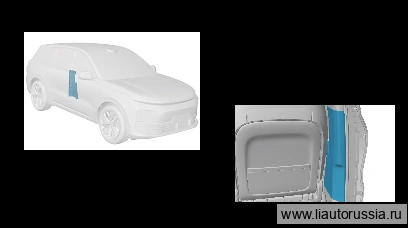

4 Средняя облицовка правой стойки B в сборе

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе

Снятие 2 шага

1.

   1

   Отсоедините фиксирующую защёлку соединения средней облицовки левой стойки B в сборе, облицовки левого порога в сборе и верхней облицовки левой стойки B в сборе (6 шт.).

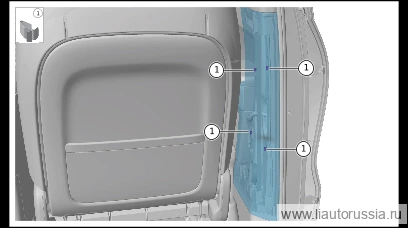

2.

   2

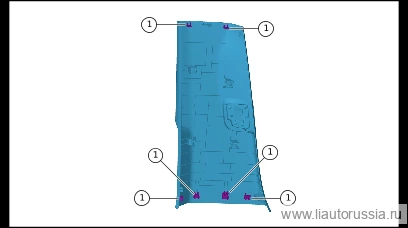

   С помощью пластиковой монтажной лопатки отсоедините фиксатор средней облицовки левой стойки B в сборе (4 шт.), снимите среднюю облицовку левой стойки B в сборе.

   W01-89689120одноразовая деталь

   Примечание

   • W01-89689120 металлический фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
   • Перед поддеванием средней облицовки левой стойки B в сборе постелите полотенце вокруг точки поддевания для защиты, чтобы избежать царапин.

Установка 2 шага

1.

   1

   Установите среднюю облицовочную панель левой стойки B в сборе, установите фиксирующую клипсу средней облицовочной панели левой стойки B в сборе (4 шт.).

   W01-89689120одноразовая деталь

   Примечание. W01-89689120 металлическая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.

2.

   2

   Соедините фиксирующую клипсу (6 шт.) соединения средней облицовки левой стойки B в сборе, облицовки левого порога в сборе и верхней облицовки левой стойки B в сборе.

↑ к списку операций

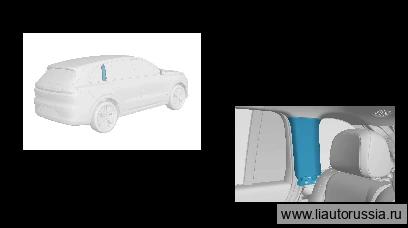

5 Облицовка верхней части правой стойки C в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Средняя облицовка правой стойки B в сборе
8. Облицовка правого порога в сборе
9. Подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. Облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. Сетчатый карман правой боковины в сборе
17. Облицовка верхней части правой стойки D в сборе
18. Облицовка правой задней боковины в сборе

Снятие 1 шаг

1.

   1

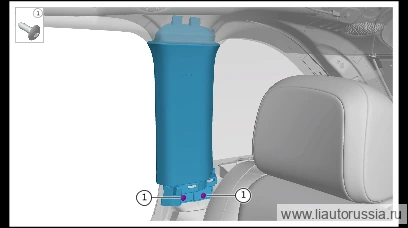

   Выверните фиксирующий винт верхней облицовки правой стойки C в сборе (2 шт.), извлеките верхнюю облицовку правой стойки C в сборе движением вниз.

   🔧 крестовая отвёртка

Установка 1 шаг

1.

   1

   Установите верхнюю облицовку стойки С (правой) в сборе, убедитесь в правильности установки, установите крепёжные винты (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

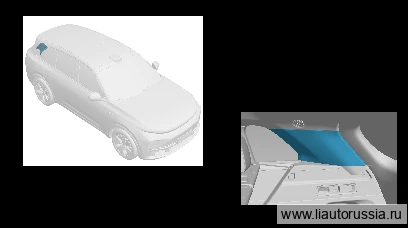

6 Облицовка верхней части правой стойки D в сборе

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 2 шага

1.

   1

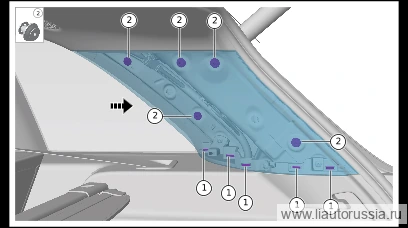

   С помощью пластиковой лопатки отсоедините фиксирующие защёлки (5 шт.) верхней облицовки правой стойки D в сборе.

   A01-55000013одноразовая деталь

   Примечание. A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.
2. 2

   Отсоедините фиксирующие клипсы (5 шт.) соединения верхней облицовки правой стойки D в сборе с блоком верхней обшивки правой задней боковины, отсоедините верхнюю облицовку правой стойки D в сборе в направлении, указанном стрелкой.

Установка 2 шага

1.

   1

   В направлении, указанном стрелкой, установите верхнюю облицовку правой стойки D в сборе, установите фиксирующую защёлку соединения верхней облицовки правой стойки D в сборе с блоком верхней облицовки правой задней боковины (5 шт.), убедитесь, что она установлена до упора.
2. 2

   Установите фиксатор верхней облицовки правой стойки D в сборе (5 шт.), убедитесь, что он установлен до места. A01-55000013 Пластиковый фиксатор.

   A01-55000013одноразовая деталь

   Примечание

   • A01-55000013 пластиковый фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
   • Снимите оставшийся на кузове фиксатор, замените его новым.

↑ к списку операций

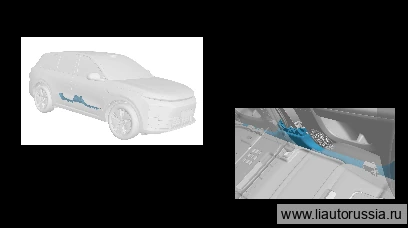

7 Облицовка правого порога в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Средняя облицовка правой стойки B в сборе

Снятие 3 шага

1.

   1

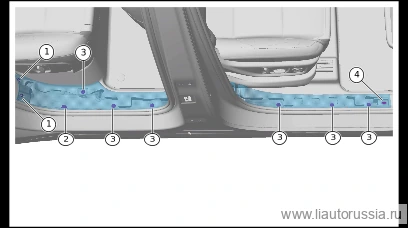

   Выверните фиксирующий винт отделочной панели правого порога в сборе (2 шт.).

   🔧 крестовая отвёртка

2.

   2

   С помощью пластиковой лопатки-съёмника отожмите фиксирующие клипсы облицовки правого порога в сборе (2 шт.).

   X01-89689104X01-89691016A01-55000013одноразовая деталь

   Примечание

   • X01-89689104 упругая зажимная пластина — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. 2.
   • Отожмите фиксирующие клипсы облицовки правого порога в сборе (1 шт.).
   • X01-89691016 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. 3.
   • Отожмите фиксирующие клипсы облицовки правого порога в сборе (6 шт.).
   • A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
3. 3

   Отсоедините фиксирующую защёлку соединения облицовки правого порога в сборе с нижней облицовкой левой стойки А в сборе (1 шт.), снимите облицовку левого порога в сборе.

   Примечание

   • При отсоединении фиксирующих защёлок облицовки правого порога в сборе демонтаж следует выполнять последовательно от задней части автомобиля к передней.
   • Перед поддеванием облицовки постелите полотенце вокруг точки поддевания для защиты от царапин.

Установка 5 шагов

1.

   1

   Установите накладку правого порога в сборе, установите фиксирующие защёлки (1 шт.) соединения накладки правого порога в сборе с нижней облицовкой стойки А (левой) в сборе.
2. 2

   Установите фиксирующие защёлки (6 шт.) облицовки правого порога в сборе, убедитесь в правильности установки.

   A01-55000013одноразовая деталь

   Примечание. A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.
3. 3

   Установите фиксирующие клипсы облицовки правого порога в сборе (1 шт.), убедитесь в правильности установки.

   X01-89691016одноразовая деталь

   Примечание. X01-89691016 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
4. 4

   Установите фиксирующую защёлку облицовки правого порога в сборе (2 шт.), убедитесь, что она установлена до упора.

   X01-89689104одноразовая деталь

   Примечание

   • X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
   • При установке фиксирующих защёлок облицовки правого порога в сборе монтаж следует выполнять последовательно от передней части автомобиля к задней.

5.

   5

   Установите крепёжные саморезы облицовки правого порога в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки
