Обшивка правой боковины — Li L7

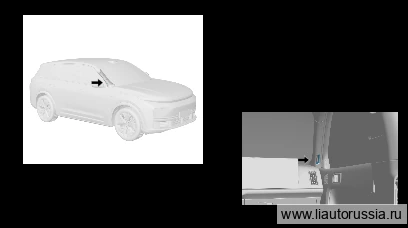

1 Поролон верхнего воздуховода обдува стекла правой стойки A

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Верхняя решётка дефростера правой стойки А.
3. Облицовка верхней части правой стойки А в сборе

Снятие 1 шаг

1.

   1

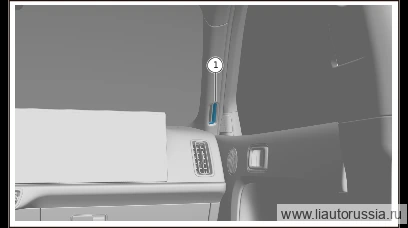

   Снимите поролон воздуховода дефростера на правой стойке А.

Установка 1 шаг

1. 1

   Через клеевой слой на обратной стороне поролона верхнего воздуховода обдува стекла правой стойки А приклейте его к плоской поверхности верхнего воздуховода обдува стекла левой стойки А.

↑ к списку операций

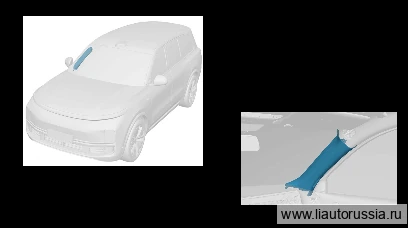

2 Облицовка верхней части правой стойки А в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

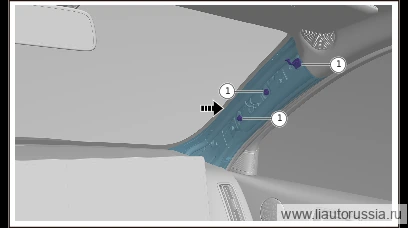

   Используя пластиковую лопатку, отсоедините фиксаторы (3 шт.) крепления верхней облицовочной панели правой стойки A в сборе, снимите верхнюю облицовочную панель правой стойки A в сборе в направлении, указанном стрелкой.

   одноразовая деталь

   Примечание

   • Фиксаторы являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять новыми.
   • Снимите оставшиеся на кузове фиксаторы и замените их новыми.

Установка 1 шаг

1.

   1

   Установите облицовку верхней части правой стойки A в сборе по направлению стрелки, установите фиксирующую защёлку облицовки верхней части правой стойки A в сборе (3 шт.).

↑ к списку операций

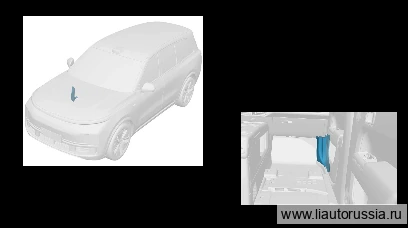

3 Облицовка нижней части правой стойки A в сборе.

Подготовительные работы 2

1. Двери автомобиля книга владельца
2. Правая боковая крышка панели приборов

Снятие 1 шаг

1.

   1

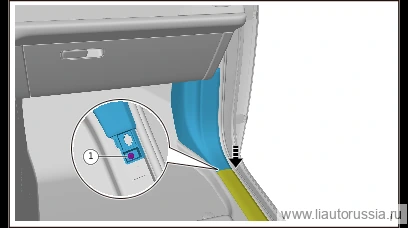

   Приподнимите вверх обшивку правого порога в сборе, выверните крепёжный винт (1 шт.) нижней облицовки правой стойки А в сборе, с помощью пластиковой лопатки расстыкуйте фиксаторы нижней облицовки правой стойки А в сборе, снимите нижнюю облицовку правой стойки А в сборе. Снимите оставшиеся на кузове фиксаторы, замените их новыми.

   🔧 крестовая отвёртка Внимание: фиксаторы являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новымиодноразовая деталь

   Примечание. Слегка приподнимайте обшивку правого порога в сборе, не прикладывайте чрезмерных усилий, чтобы избежать повреждения обшивки правого порога в сборе.

Установка 1 шаг

1.

   1

   Установите облицовку нижней части правой стойки A в сборе, заверните крепёжный винт облицовки нижней части правой стойки A в сборе (1 шт.), верните на место облицовку правого порога в сборе. Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

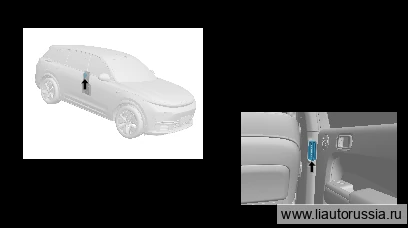

4 Дефлектор правой стойки B в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

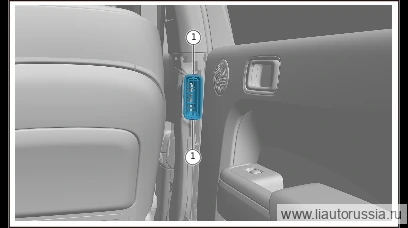

   Используя пластиковую лопатку, снимите воздуховыпускной дефлектор правой стойки B в сборе.

Установка 1 шаг

1.

   1

   Установите дефлектор правой стойки B в сборе.

↑ к списку операций

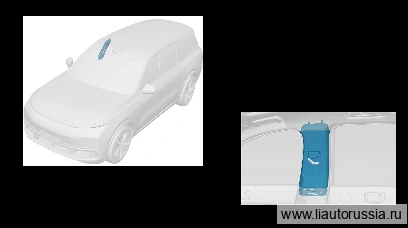

5 Облицовка верхней части правой стойки B в сборе.

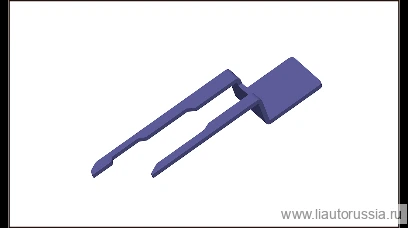

Специальный инструмент

№	Код	Наименование	Вид	Назначение

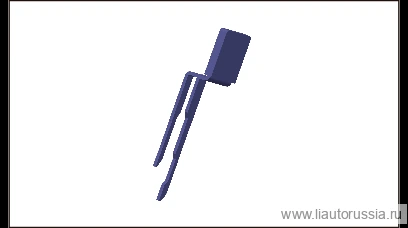

1	QKHZ9JFQGZ	Инструмент для демонтажа пряжки ремня безопасности		Используется для снятия накладки пряжки ремня безопасности
2	7DSVBGPTH2	Инструмент для демонтажа пряжки ремня безопасности		Для снятия облицовки пряжки ремня безопасности

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Средняя облицовка правой стойки B в сборе

Снятие 2 шага

1. 1

   Снимите чехол PLP ремня безопасности, специальным инструментом отсоедините соединение переднего правого ремня безопасности в сборе с сиденьем переднего пассажира в сборе.

2.

   2

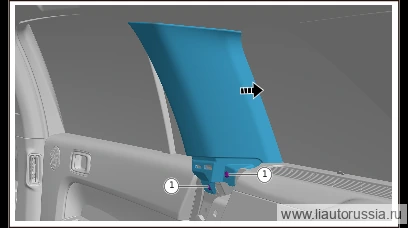

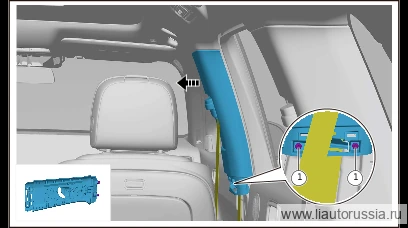

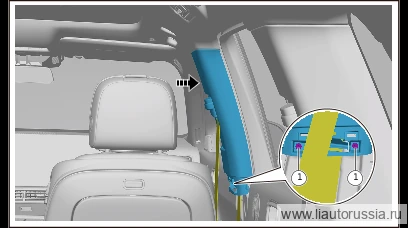

   Выверните крепёжные винты (2 шт.) верхней облицовочной панели правой стойки B в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления верхней облицовочной панели правой стойки B в сборе, отсоедините ремень безопасности, снимите верхнюю облицовочную панель правой стойки B в сборе в направлении, указанном стрелкой.

   🔧 крестовая отвёрткаQ2734816F38одноразовая деталь

   Примечание. Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке её необходимо заменять новой.

Установка 2 шага

1.

   1

   Пропустите ремень безопасности через монтажное отверстие облицовки верхней части правой стойки B в сборе, установите облицовку верхней части правой стойки B в сборе в направлении, указанном стрелкой, установите крепёжные саморезы (2 шт.) облицовки верхней части правой стойки B в сборе.

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38одноразовая деталь

   Примечание

   • При установке необходимо совместить с положением регулятора высоты переднего ремня безопасности.
   • После завершения установки, используя пластиковую лопатку, выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе. Q2734816F38 Саморез с крестообразным шлицем и большой полукруглой головкой.
   • Момент: 1.5±0.5 Н·м.
   • Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.

2.

   2

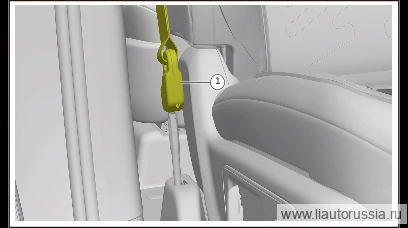

   Подсоедините катушку переднего правого ремня безопасности к переднему нижнему правому преднатяжителю.

Моменты затяжки

↑ к списку операций

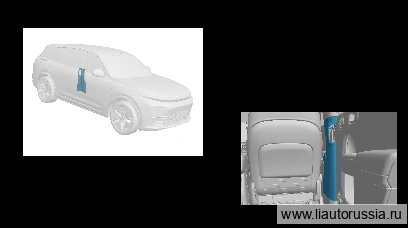

6 Средняя облицовка правой стойки B в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Дефлектор правой стойки B в сборе

Снятие 1 шаг

1.

   1

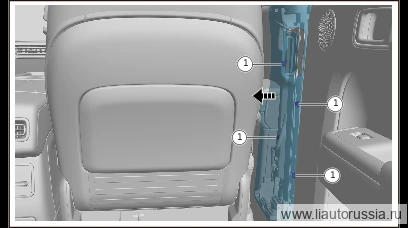

   Пластиковой лопаткой разъедините соединение фиксирующих защёлок средней облицовки правой стойки B в сборе, снимите по направлению стрелки среднюю облицовку правой стойки B в сборе.

   одноразовая деталь

   Примечание

   • Фиксирующие защёлки являются одноразовыми деталями, после каждого демонтажа/монтажа необходимо устанавливать новые детали.
   • Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми.

Установка 1 шаг

1. 1

   Установите среднюю облицовочную панель правой стойки B в сборе в направлении, указанном стрелкой.

↑ к списку операций

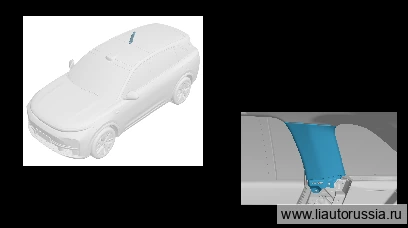

7 Облицовка верхней части правой стойки C в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Облицовка верхней части правой стойки D в сборе
13. Вентиляционная решётка правой задней боковины в сборе
14. Облицовочная панель порога задней двери в сборе
15. Ручка-петля багажника в сборе
16. Ручка-петля багажника в сборе
17. Рукоятка аварийного троса зарядной розетки
18. Облицовка правой задней боковины в сборе

Снятие 1 шаг

1.

   1

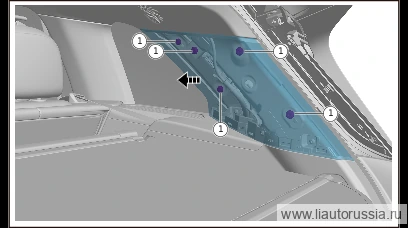

   Выверните крепёжные винты облицовки верхней части правой стойки C в сборе (2 шт.), пластиковой лопаткой разъедините соединение фиксирующих защёлок облицовки верхней части правой стойки C в сборе, снимите по направлению стрелки облицовку верхней части правой стойки C в сборе. Используйте

   🔧 крестовая отвёртка

Установка 1 шаг

1.

   1

   По направлению стрелки установите верхнюю облицовку правой стойки С в сборе, установите крепёжный винт (2 шт.) верхней облицовки правой стойки С в сборе. Q2734816F38Крестообразный саморез с полукруглой головкой Момент затяжки: 1,5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

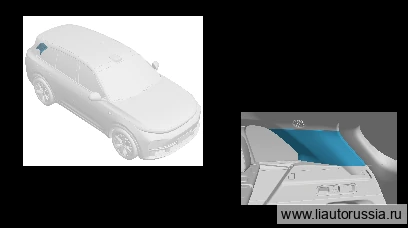

8 Облицовка верхней части правой стойки D в сборе

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 1 шаг

1.

   1

   Пластиковой лопаткой разъедините соединение фиксирующих защёлок облицовки верхней части правой стойки D в сборе, отсоедините по направлению стрелки облицовку верхней части правой стойки D в сборе.

   одноразовая деталь

   Примечание

   • Фиксирующие защёлки являются одноразовыми деталями, после каждого демонтажа/монтажа необходимо устанавливать новые детали.
   • Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми.

Установка 1 шаг

1.

   1

   Установите верхнюю облицовочную панель правой стойки D в сборе в направлении, указанном стрелкой.

↑ к списку операций

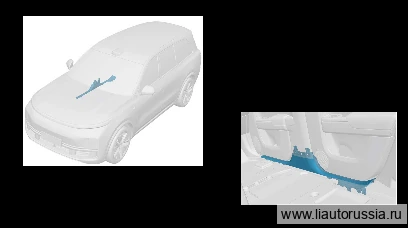

9 Облицовка правого порога в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Средняя облицовка правой стойки B в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Правое боковое крыло второго ряда в сборе

Снятие 1 шаг

1.

   1

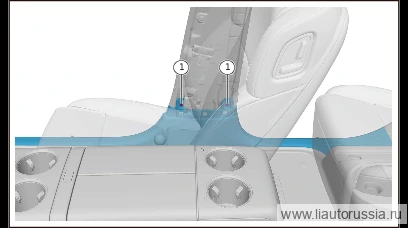

   Выверните крепёжные винты облицовки правого порога в сборе (2 шт.), пластиковой лопаткой разъедините соединение фиксирующих защёлок облицовки правого порога в сборе, снимите облицовку правого порога в сборе. Используйте

   🔧 крестовая отвёрткаодноразовая деталь

   Примечание

   • Фиксирующие защёлки являются одноразовыми деталями, после каждого демонтажа/монтажа необходимо устанавливать новые детали.
   • Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми.

Установка 2 шага

1. 1

   Установите обшивку правого порога в сборе, установите крепёжный винт (2 шт.) обшивки правого порога в сборе.

2.

   2

   Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки
