Обшивка левой боковины — Li L7

1 Поролон верхнего воздуховода обдува стекла левой стойки A

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Верхняя дефростерная решётка левой стойки A.
3. Облицовка верхней части левой стойки A в сборе

Снятие 1 шаг

1.

   1

   Снимите поролон воздуховода обдува лобового стекла в верхней части левой стойки A.

Установка 1 шаг

1. 1

   Через клеевой слой на обратной стороне поролона верхнего воздуховода обдува стекла левой стойки А приклейте его к плоской поверхности верхнего воздуховода обдува стекла левой стойки А.

↑ к списку операций

2 Верхняя дефростерная решётка левой стойки A.

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

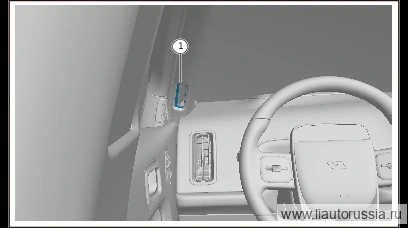

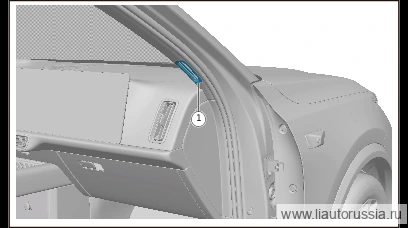

   С помощью пластиковой лопатки равномерно, постепенно и синхронно подденьте и извлеките решётку дефростера на правой стойке А в сборе.

Установка 1 шаг

1.

   1

   Равномерно и постепенно синхронно установите решётку верхнего воздуховода обдува стекла правой стойки A в сборе.

↑ к списку операций

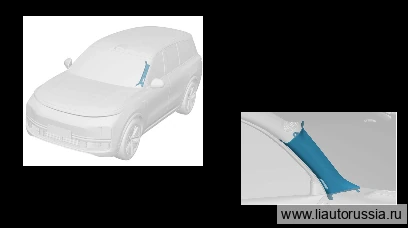

3 Облицовка верхней части левой стойки A в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

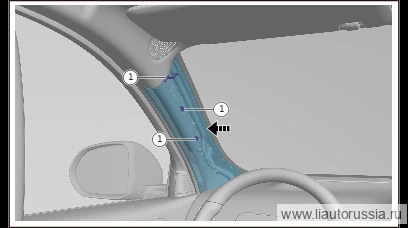

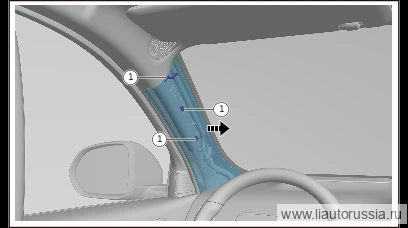

   Используя пластиковую лопатку, отсоедините фиксаторы (3 шт.) крепления верхней облицовочной панели левой стойки A в сборе, снимите верхнюю облицовочную панель левой стойки A в сборе в направлении, указанном стрелкой.

   одноразовая деталь

   Примечание

   • Фиксаторы являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять новыми.
   • Снимите оставшиеся на кузове фиксаторы и замените их новыми.

Установка 1 шаг

1.

   1

   Установите облицовку верхней части левой стойки A в сборе по направлению стрелки, установите фиксирующую защёлку облицовки верхней части левой стойки A в сборе (3 шт.).

↑ к списку операций

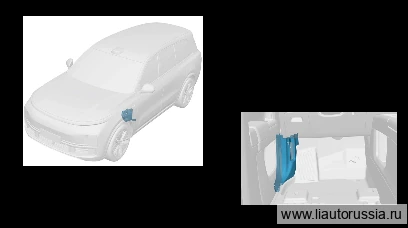

4 Облицовка нижней части левой стойки A в сборе.

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Рукоятка внутренней рукоятки замка капота
3. Левая боковая крышка панели приборов

Снятие 1 шаг

1.

   1

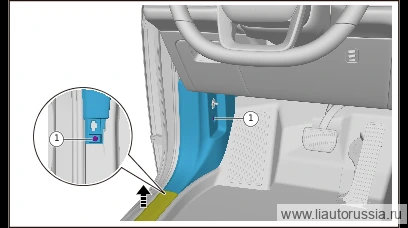

   Приподнимите вверх обшивку левого порога в сборе, выверните крепёжный винт (2 шт.) нижней облицовки левой стойки А в сборе, с помощью пластиковой лопатки расстыкуйте фиксаторы нижней облицовки левой стойки А в сборе, снимите нижнюю облицовку левой стойки А в сборе. Снимите оставшиеся на кузове фиксаторы, замените их новыми.

   🔧 крестовая отвёртка Внимание: фиксаторы являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новымиодноразовая деталь

   Примечание. Слегка приподнимайте обшивку левого порога в сборе, не прикладывайте чрезмерных усилий, чтобы избежать повреждения обшивки левого порога в сборе.

Установка 1 шаг

1. 1

   Установите облицовку нижней части левой стойки A в сборе, заверните крепёжный винт облицовки нижней части левой стойки A в сборе (2 шт.), верните на место облицовку левого порога в сборе. Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

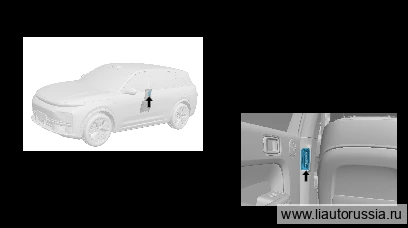

5 Дефлектор левой стойки B в сборе

Подготовительные работы 1

1. Двери автомобиля книга владельца

Снятие 1 шаг

1.

   1

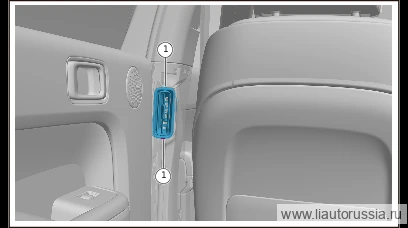

   Используя пластиковую лопатку, снимите воздуховыпускной дефлектор левой стойки B в сборе.

Установка 1 шаг

1.

   1

   Установите дефлектор левой стойки B в сборе.

↑ к списку операций

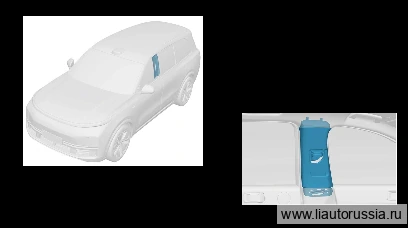

6 Облицовка верхней части левой стойки B в сборе.

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	QKHZ9JFQGZ	Инструмент для демонтажа пряжки ремня безопасности		Используется для снятия накладки пряжки ремня безопасности
2	7DSVBGPTH2	Инструмент для демонтажа пряжки ремня безопасности		Для снятия облицовки пряжки ремня безопасности

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Средняя облицовка левой стойки B в сборе

Снятие 2 шага

1. 1

   Снимите защитный чехол PLP ремня безопасности, с помощью специального инструмента отсоедините ремень безопасности переднего левого сиденья в сборе от сиденья водителя в сборе.

2.

   2

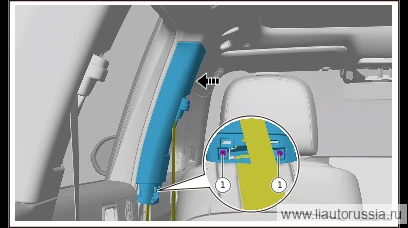

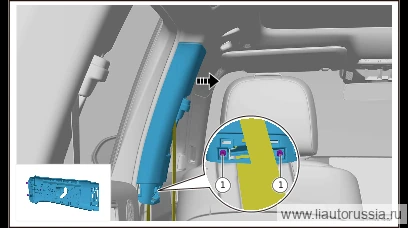

   Выверните крепёжный винт облицовки верхней части левой стойки B в сборе (2 шт.), с помощью пластиковой лопатки разъедините защёлки крепления облицовки верхней части левой стойки B в сборе, отсоедините ремень безопасности, снимите облицовку верхней части левой стойки B в сборе по направлению стрелки.

   🔧 крестовая отвёртка Внимание: Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра является деталью одноразового использования, при каждом снятии/установке необходимо заменять на новую детальQ2734816F38одноразовая деталь

Установка 2 шага

1.

   1

   Протяните ремень безопасности через монтажное отверстие облицовки верхней части левой стойки B в сборе, установите по направлению стрелки облицовку верхней части левой стойки B в сборе, установите крепёжные винты облицовки верхней части левой стойки B в сборе (2 шт.).

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38одноразовая деталь

   Примечание

   • При установке необходимо совместить с положением регулятора высоты ремня безопасности переднего ряда.
   • После завершения установки пластиковой лопаткой подденьте губу уплотнителя дверного проёма и прижмите её поверх облицовки в сборе. Q2734816F38 Крестовой саморез с полукруглой головкой большого диаметра.
   • Момент затяжки: 1,5±0,5 Н·м.
   • Используйте.
   • Q2734816F38 крестовой саморез с полукруглой головкой большого диаметра является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.

2.

   2

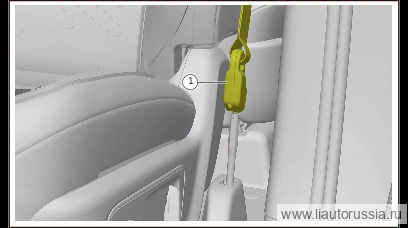

   Подсоедините ретрактор ремня безопасности левого переднего ряда к левому нижнему преднатяжителю.

Моменты затяжки

↑ к списку операций

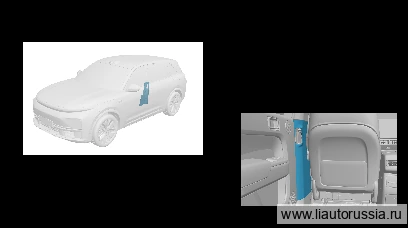

7 Средняя облицовка левой стойки B в сборе

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Дефлектор левой стойки B в сборе

Снятие 1 шаг

1.

   1

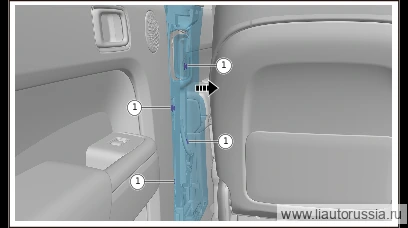

   С помощью пластиковой лопатки расстыкуйте фиксаторы средней облицовки левой стойки В в сборе, по направлению стрелки снимите среднюю облицовку левой стойки В в сборе.

   одноразовая деталь

   Примечание

   • Фиксаторы являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми.
   • Снимите оставшиеся на кузове фиксаторы, замените их новыми.

Установка 1 шаг

1. 1

   Установите среднюю облицовку левой стойки B в сборе по направлению стрелки.

↑ к списку операций

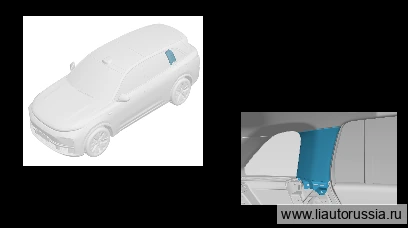

8 Облицовка верхней части левой стойки C в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Крышка вещевого ящика левой задней боковины в сборе
13. Облицовочная панель порога задней двери в сборе
14. Облицовка верхней части левой стойки D в сборе.
15. Вентиляционная решётка левой задней боковины в сборе
16. Ручка-петля багажника в сборе
17. Ручка-петля багажника в сборе
18. Облицовка левой задней боковины в сборе

Снятие 1 шаг

1.

   1

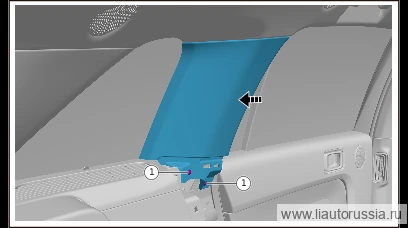

   Выверните крепёжные винты (2 шт.) верхней облицовочной панели левой стойки C в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления верхней облицовочной панели левой стойки C в сборе, снимите верхнюю облицовочную панель левой стойки C в сборе в направлении, указанном стрелкой.

   🔧 крестовая отвёртка

Установка 1 шаг

1.

   1

   Установите облицовку верхней части левой стойки C в сборе по направлению стрелки, заверните крепёжный винт облицовки верхней части левой стойки C в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки

↑ к списку операций

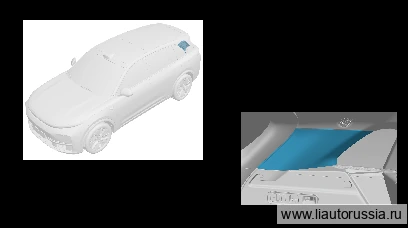

9 Облицовка верхней части левой стойки D в сборе.

Подготовительные работы 1

1. Двери багажника на электроприводе книга владельца

Снятие 1 шаг

1.

   1

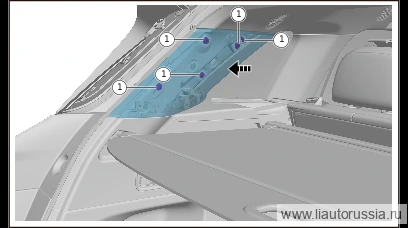

   С помощью пластиковой лопатки расстыкуйте фиксаторы верхней облицовки левой стойки D в сборе, по направлению стрелки отсоедините верхнюю облицовку левой стойки D в сборе.

   одноразовая деталь

   Примечание

   • Фиксаторы являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми.
   • Снимите оставшиеся на кузове фиксаторы, замените их новыми.

Установка 1 шаг

1.

   1

   Установите облицовку верхней части левой стойки D в сборе по направлению стрелки.

↑ к списку операций

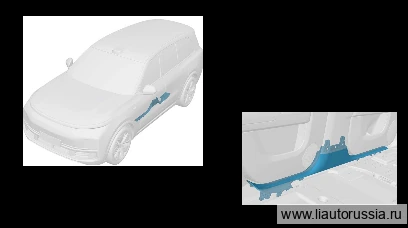

10 Облицовка левого порога в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Средняя облицовка левой стойки B в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Левое боковое крыло второго ряда в сборе

Снятие 1 шаг

1.

   1

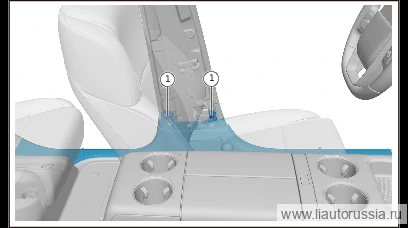

   Выверните крепёжные винты (2 шт.) внутренней облицовочной панели левого порога в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления внутренней облицовочной панели левого порога в сборе, снимите внутреннюю облицовочную панель левого порога в сборе.

   🔧 крестовая отвёрткаодноразовая деталь

   Примечание

   • Фиксаторы являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять новыми.
   • Снимите оставшиеся на кузове фиксаторы и замените их новыми.

Установка 2 шага

1. 1

   Установите облицовку левого порога в сборе, заверните крепёжный винт облицовки левого порога в сборе (2 шт.).

2.

   2

   Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

Моменты затяжки
